Weidmuller ZDU 2.5 1608510000
Weidmuller ZDU 2.5 1608510000

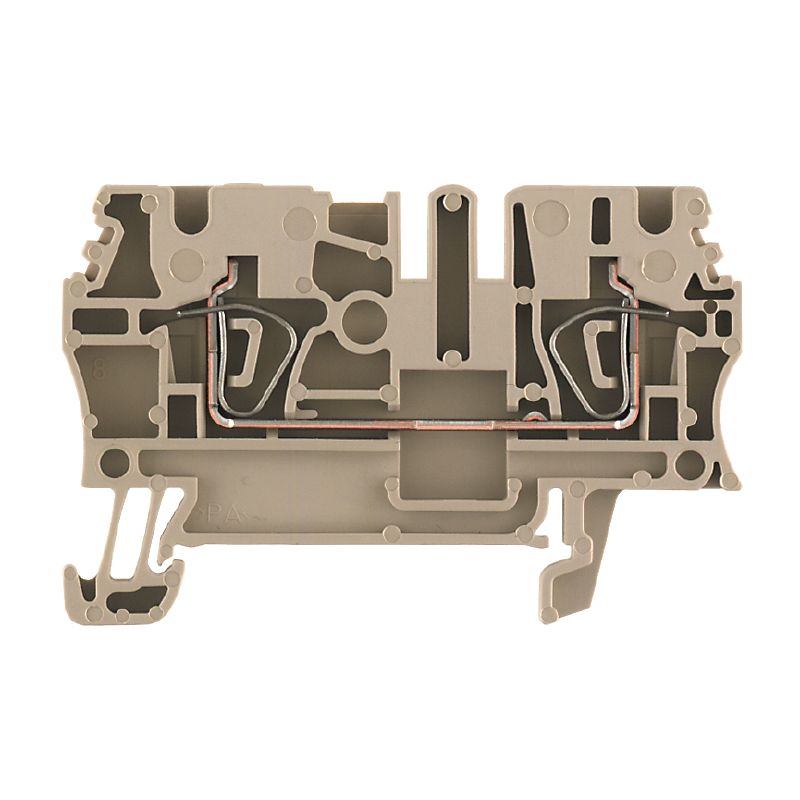

Проходная клемма, соединение с натяжным зажимом, 2,5 мм², 800 В, 24 А, темно-бежевый
Описание
маркер
Подробнее о продукте
Weidmuller ZDU 2.5 1608510000
Проходная клемма, соединение с натяжным зажимом, 2,5 мм², 800 В, 24 А, темно-бежевый
Общие данные для заказа
| Версия | Проходная клемма, соединение с натяжным зажимом, 2,5 мм², 800 В, 24 А, темно-бежевый |
| Заказ №. | 1608510000 |
| Тип | ZDU 2.5 |
| GTIN (EAN) | 4008190077969 |
| Qty. | 100 предметов |
Размеры и вес
| Глубина | 38,5 мм |
| Глубина (дюймы) | 1,516 дюйма |
| Глубина с учетом DIN-рейки | 39,5 мм |
| Высота | 59,3 мм |
| Высота (дюймы) | 2,335 дюйма |
| Ширина | 5,1 мм |
| Ширина (дюймы) | 0,201 дюйма |
| Вес нетто | 6.925 g |
Температура
| Температура хранения | -25 °C...55 °C |
| Диапазон рабочих температур | Диапазон рабочих температур см. в сертификате испытаний ЕС / сертификате соответствия IEC Ex-Certificate of Conformity. |
| Непрерывная рабочая температура, мин. | -50 °C |
| Непрерывная рабочая температура, макс. | 120 °C |
Данные о материале
| Материал | Wemid |
| Цвет | тёмно-бежевый |
| Степень воспламеняемости UL 94 | V-0 |
Номинальные данные IECEx/ATEX
| Номер сертификата (ATEX) | DEMKO15ATEX1467U |
| Номер сертификата (IECEX) | IECEXULD15.0008U |
| Макс. напряжение (ATEX) | 550 V |
| Ток (ATEX) | 22 A |
| Сечение провода макс. (ATEX) | 4 мм² |
| Макс. напряжение (IECEX) | 550 V |
| Текущий (IECEX) | 22 A |
| Сечение провода макс. (IECEX) | 4 мм² |
| Диапазон рабочих температур | Диапазон рабочих температур см. в сертификате испытаний ЕС / сертификате соответствия IEC Ex-Certificate of Conformity. |
| Маркировка EN 60079-7 | Ex eb II C Gb |
| Маркировка Ex 2014/34/EU | II 2 G D |
Технические характеристики системы
| Версия | Соединение с натяжным зажимом для вставного перекрестного соединителя Один конец без разъема |
| Требуется торцевая крышка | Да |
| Количество уровней | 1 |
| Количество точек зажима на уровне | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни, перекрестно соединенные между собой | Нет |
| Заземляющее соединение | Нет |
| Железная дорога | TS 35 |
Дополнительные технические данные
| Взрывозащищенное исполнение | Да |
| Количество аналогичных терминалов | 1 |
| Открытые бока | справа |
| Тип крепления | Snap-on |
Проводники для зажима (дополнительное соединение)
| Тип соединения, дополнительное соединение | Соединение натяжного зажима с приводом |
Проводники для зажима (номинальное соединение)
| Размер лезвия | 0,6 x 3,5 мм |
| Диапазон зажима, макс. | 4 мм² |
| Диапазон зажима, мин. | 0,05 мм² |
| Сечение соединения, многожильный, макс. | 4 мм² |
| Сечение соединения, многожильный, мин. | 0,5 мм² |
| Направление подключения | топ |
| Манометр в соответствии с IEC 60947-1 | A3 |
| Количество соединений | 2 |
| Длина зачистки | 10 мм |
| Тип соединения | Соединение с натяжным зажимом |
| Сечение проводов AWG, макс. | AWG 12 |
| Сечение проводов AWG, мин. | AWG 30 |
| Сечение соединения проводов, тонкая скрутка, макс. | 4 мм² |
| Сечение соединения проводов, тонкая скрутка, мин. | 0,5 мм² |
| Сечение проводов, тонко скрученных с наконечниками DIN 46228/1, макс. | 2,5 мм² |
| Сечение проводов, тонко скрученных с наконечниками DIN 46228/1, мин. | 0,5 мм² |
| Сечение проводов, тонко скрученных с наконечниками DIN 46228/4, макс. | 2,5 мм² |
| Сечение проводов, тонко скрученных с наконечниками DIN 46228/4, мин. | 0,5 мм² |
| Сечение соединения проводов, одножильный, макс. | 4 мм² |
| Сечение соединения проводов, одножильный, мин. | 0,5 мм² |
Рейтинговые данные
| Номинальное сечение | 2,5 мм² |
| Номинальное напряжение | 800 V |
| Номинальное напряжение постоянного тока | 800 V |
| Номинальный ток | 24 A |
| Ток при максимальных проводах | 30 A |
| Стандарты | IEC 60947-7-1 |
| Объемное сопротивление в соответствии с IEC 60947-7-x | 1,33 мΩ |
| Номинальное импульсное выдерживаемое напряжение | 8 кВ |
| Потери мощности в соответствии с IEC 60947-7-x | 0.77 W |
| Степень загрязнения | 3 |
