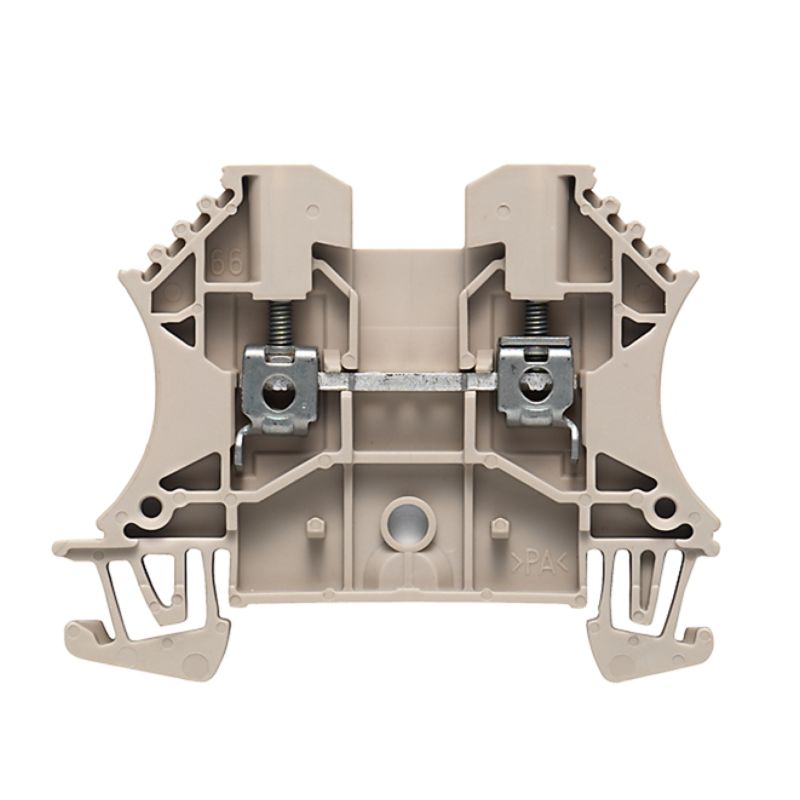

Weidmuller WDU 2.5 1020000000 Проходная клеммная колодка
Проходной клеммный блок, винтовое соединение, темно-бежевый, 2,5 мм², 24 A, 800 В, Количество подключений: 2, Количество уровней: 1, TS 35, V-0, Wemid, 130 °C
Описание
маркер
Подробнее о продукте
Weidmuller WDU 2.5 1020000000 Проходная клеммная колодка
Проходной клеммный блок, винтовое соединение, темно-бежевый, 2,5 мм², 24 A, 800 В, Количество подключений: 2, Количество уровней: 1, TS 35, V-0, Wemid, 130 °C
Размеры и вес
| Глубина | 46,5 мм |
| Глубина (дюймы) | 1,831 дюйма |
| Высота | 60 мм |
| Высота (дюймы) | 2,362 дюйма |
| Ширина | 5,1 мм |
| Ширина (дюймы) | 0,201 дюйма |
| Вес нетто | 7.59 g |
Температура
| Температура хранения | -25 °C...55 °C |
| Диапазон рабочих температур | Диапазон рабочих температур см. в сертификате испытаний ЕС / сертификате соответствия IEC Ex-Certificate of Conformity |
| Непрерывная рабочая температура, мин. | -60 °C |
| Непрерывная рабочая температура, макс. | 130 °C |
Соответствие продукции экологическим требованиям
| Статус соответствия RoHS | Соответствует требованиям без исключений |
| REACH SVHC | / |
Данные о материале
| Материал | Wemid |
| Цвет | тёмно-бежевый |
| Степень воспламеняемости UL 94 | V-0 |
Номинальные данные IECEx/ATEX
| Номер сертификата (ATEX) | DEMKO14ATEX1338U |
| Номер сертификата (IECEX) | IECEXULD14.0005U |
| Макс. напряжение (ATEX) | 690 V |
| Ток (ATEX) | 24 A |
| Максимальное сечение провода (ATEX) | 2,5 мм² |
| Макс. напряжение (IECEX) | 690 V |
| Текущий (IECEX) | 24 A |
| Сечение провода макс. (IECEX) | 2,5 мм² |
| Диапазон рабочих температур | Диапазон рабочих температур см. в сертификате испытаний ЕС / сертификате соответствия IEC Ex-Certificate of Conformity. |
| Маркировка EN 60079-7 | Ex eb II C Gb |
| Маркировка Ex 2014/34/EU | II 2 G D |
Технические характеристики системы
| Версия | Винтовое соединение для вставного кросс-коннектора для винтового перекрестного соединения Один конец без разъема |
| Требуется торцевая крышка | Да |
| Количество потенциалов | 1 |
| Количество уровней | 1 |
| Количество точек зажима на одном уровне | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни, перекрестно соединенные между собой | Нет |
| Заземляющее соединение | Нет |
| Железная дорога | TS 35 |
| N-функция | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
2 зажимаемых проводника (H05V/H07V) одинакового сечения (номинальное соединение)
| Сечение для подключенного провода, одножильный, два зажимаемых провода, макс. | 1,5 мм² |
| Сечение для подключенного провода, одножильный, два зажимаемых провода, мин. | 0,5 мм² |
| Сечение соединения проводов, тонко скрученное с наконечниками DIN 46228/1, 2 зажимаемых провода, макс. | 1,5 мм² |
| Сечение соединения проводов, тонко скрученное с наконечниками DIN 46228/1, 2 зажимаемых провода, мин. | 0,5 мм² |
| Сечение соединения проводов, тонкая скрутка, два зажимаемых провода, мин. | 0,5 мм² |
| Сечение провода, тонкая скрутка, два зажимаемых провода, макс. | 1,5 мм² |
Дополнительные технические данные
| Взрывозащищенное исполнение | Да |
| Количество аналогичных терминалов | 1 |
| Открытые бока | справа |
| Тип крепления | Snap-on |
Проводники для зажима (дополнительное соединение)
| Тип соединения, дополнительное соединение | Винтовое соединение |
Проводники для зажима (номинальное соединение)
| Размер лезвия | 0,6 x 3,5 мм |
| Зажимной проводник |
Спецификация подключения: Винтовое соединение Поперечное сечение для подключения проводников: Тип: твердый, H05(07) V-U мин..: 0,5 мм² максимум..: 4 мм² номинальный: 2,5 мм² наконечник для проволоки: Длина зачистки: мин..: 10 мм максимум..: 10 мм номинальный: 10 мм Момент затяжки: мин..: 0,4 Нм максимум..: 0,8 Нм Спецификация подключения: Винтовое соединение Поперечное сечение для подключения проводников: Тип: многожильный, H07V-R мин..: 1,5 мм² максимум..: 4 мм² номинальный: 2,5 мм² наконечник для проволоки: Длина зачистки: мин..: 10 мм максимум..: 10 мм номинальный: 10 мм Момент затяжки: мин..: 0,4 Нм максимум..: 0,8 Нм Спецификация подключения: Винтовое соединение Поперечное сечение для подключения проводников: Тип гибкий, H05(07) V-K мин..: 0,5 мм² максимум..: 2,5 мм² номинальный: 2,5 мм² наконечник для проволоки: Длина зачистки: мин..: 10 мм максимум..: 10 мм номинальный: 10 мм Момент затяжки: мин..: 0,4 Нм максимум..: 0,8 Нм |
| Диапазон зажима, макс. | 4 мм² |
| Диапазон зажима, мин. | 0,05 мм² |
| Зажимной винт | M 2.5 |
| Сечение соединения, многожильный, макс. | 4 мм² |
| Сечение соединения, многожильный, мин. | 0,5 мм² |
| Направление подключения | на боку |
| Манометр в соответствии с IEC 60947-1 | A3 |
| Количество соединений | 2 |
| Длина зачистки | 10 мм |
| Момент затяжки, макс. | 0,8 Нм |
| Момент затяжки, мин. | 0,4 Нм |
| Уровень крутящего момента с помощью электрической отвертки DMS | 1 |
| Двойные наконечники для проводов, макс. | 1,5 мм² |
| Двойные наконечники для проводов, мин. | 0,5 мм² |
| Тип соединения | Винтовое соединение |
| Сечение проводов AWG, макс. | AWG 12 |
| Сечение проводов AWG, мин. | AWG 30 |
| Сечение соединения проводов, тонкая скрутка, макс. | 4 мм² |
| Сечение соединения проводов, тонкая скрутка, мин. | 0,5 мм² |
| Сечение проводов, тонко скрученных с наконечниками DIN 46228/1, макс. | 2,5 мм² |
| Сечение проводов, тонко скрученных с наконечниками DIN 46228/1, мин. | 0,5 мм² |
| Сечение проводов, тонко скрученных с наконечниками DIN 46228/4, макс. | 2,5 мм² |
| Сечение проводов, тонко скрученных с наконечниками DIN 46228/4, мин. | 0,5 мм² |
| Сечение соединения проводов, одножильный, макс. | 4 мм² |
| Сечение соединения проводов, одножильный, мин. | 0,5 мм² |
Данные рейтинга CSA
| Номер сертификата (CSA) | 200039-1057876 |
| Размер тока C (CSA) | 20 A |
| Размер напряжения C (CSA) | 600 V |
| Сечение провода макс. (CSA) | 12 AWG |
| Сечение провода мин. (CSA) | 26 AWG |
Общие сведения
| Железная дорога | TS 35 |
| Стандарты | IEC 60947-7-1 |
| Сечение проводов AWG, макс. | AWG 12 |
| Сечение проводов AWG, мин. | AWG 30 |
Рейтинговые данные
| Номинальное сечение | 2,5 мм² |
| Номинальное напряжение | 800 V |
| Номинальное напряжение постоянного тока | 800 V |
| Номинальный ток | 24 A |
| Ток при максимальных проводах | 32 A |
| Стандарты | IEC 60947-7-1 |
| Объемное сопротивление в соответствии с IEC 60947-7-x | 1,33 мΩ |
| Номинальное импульсное выдерживаемое напряжение | 8 кВ |
| Потери мощности в соответствии с IEC 60947-7-x | 0.77 W |
| Степень загрязнения | 3 |
Номинальные данные UL
| Номер сертификата (UR) | E60693 |
| Размер проводника Заводская проводка макс. (UR) | 12 AWG |
| Размер проводника Заводская проводка мин. (UR) | 30 AWG |
| Размер проводника Полевая проводка макс. (UR) | 12 AWG |
| Размер проводника Полевая проводка мин. (UR) | 28 AWG |
| Текущий размер B (UR) | 25 A |
| Текущий размер C (UR) | 25 A |
| Величина напряжения B (UR) | 600 V |
| Величина напряжения C (UR) | 600 V |
