Weidmuller WDU 10 1020300000
Weidmuller WDU 10 1020 300000

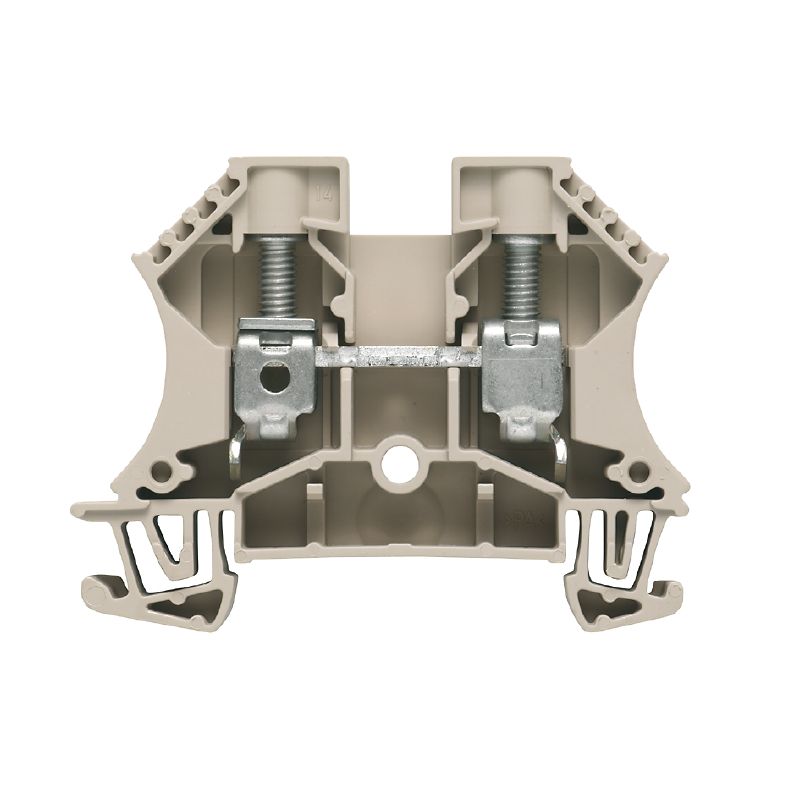

Проходной клеммный блок, винтовое соединение, темно-бежевый, 10 мм², 57 A, 1000 В, Количество подключений: 2, Количество уровней: 1, TS 35, V-0, Wemid, 130 °C
Описание
маркер
Подробнее о продукте
Weidmuller WDU 10 1020 300000
Проходной клеммный блок, винтовое соединение, темно-бежевый, 10 мм², 57 A, 1000 В, Количество подключений: 2, Количество уровней: 1, TS 35, V-0, Wemid, 130 °C
Общие данные для заказа
| Версия | Проходной клеммный блок, винтовое соединение, темно-бежевый, 10 мм², 57 A, 1000 В, Количество подключений: 2, Количество уровней: 1, TS 35, V-0, Wemid, 130 °C |
| Заказ №. | 1020300000 |
| Тип | WDU 10 |
| GTIN (EAN) | 4008190068868 |
| Qty. | 50 предметов |
Размеры и вес
| Глубина | 46,5 мм |
| Глубина (дюймы) | 1,831 дюйма |
| Глубина с учетом DIN-рейки | 47 мм |
| Высота | 60 мм |
| Высота (дюймы) | 2,362 дюйма |
| Ширина | 9,9 мм |
| Ширина (дюймы) | 0,39 дюйма |
| Вес нетто | 16.9 g |
Температура
| Температура хранения | -25 °C...55 °C |
| Диапазон рабочих температур | Диапазон рабочих температур см. в сертификате испытаний ЕС / сертификате соответствия IEC Ex-Certificate of Conformity. |
| Непрерывная рабочая температура, мин. | -60 °C |
| Непрерывная рабочая температура, макс. | 130 °C |
Данные о материале
| Материал | Wemid |
| Цвет | тёмно-бежевый |
| Степень воспламеняемости UL 94 | V-0 |
Номинальные данные IECEx/ATEX
| Номер сертификата (ATEX) | DEMKO14ATEX1338U |
| Номер сертификата (IECEX) | IECEXULD14.0005U |
| Макс. напряжение (ATEX) | 690 V |
| Ток (ATEX) | 57 A |
| Максимальное сечение провода (ATEX) | 10 мм² |
| Макс. напряжение (IECEX) | 690 V |
| Текущий (IECEX) | 57 A |
| Сечение провода макс. (IECEX) | 10 мм² |
| Диапазон рабочих температур | Диапазон рабочих температур см. в сертификате испытаний ЕС / сертификате соответствия IEC Ex-Certificate of Conformity. |
| Маркировка EN 60079-7 | Ex eb II C Gb |
| Маркировка Ex 2014/34/EU | II 2 G D |
Технические характеристики системы
| Версия | Винтовое соединение для навинчиваемого перекрестного соединения Один конец без разъема |
| Требуется торцевая крышка | Да |
| Количество потенциалов | 1 |
| Количество уровней | 1 |
| Количество точек зажима на уровне | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни, перекрестно соединенные между собой | Нет |
| Заземляющее соединение | Нет |
| Железная дорога | TS 35 |
| N-функция | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
2 зажимаемых проводника (H05V/H07V) одинакового сечения (номинальное соединение)
| Сечение для подключенного провода, одножильный, два зажимаемых провода, макс. | 6 мм² |
| Сечение для подключенного провода, одножильный, два зажимаемых провода, мин. | 0,5 мм² |
| Сечение подсоединенного провода, многожильный, два зажимаемых провода, макс. | 6 мм² |
| Сечение для подключенного провода, многожильный, два зажимаемых провода, мин. | 0,5 мм² |
| Сечение соединения проводов, тонко скрученное с наконечниками DIN 46228/1, 2 зажимаемых провода, макс. | 6 мм² |
| Сечение соединения проводов, тонко скрученное с наконечниками DIN 46228/1, 2 зажимаемых провода, мин. | 0,5 мм² |
| Сечение соединения проводов, тонкая скрутка, два зажимаемых провода, мин. | 0,5 мм² |
| Сечение провода, тонкая скрутка, два зажимаемых провода, макс. | 6 мм² |
Дополнительные технические данные
| Взрывозащищенное исполнение | Да |
| Количество аналогичных терминалов | 1 |
| Открытые бока | справа |
| Тип крепления | Snap-on |
Проводники для зажима (дополнительное соединение)
| Тип соединения, дополнительное соединение | Винтовое соединение |
Общие сведения
| Железная дорога | TS 35 |
| Стандарты | IEC 60947-7-1 |
| Сечение проводов AWG, макс. | AWG 6 |
| Сечение проводов AWG, мин. | AWG 16 |
Рейтинговые данные
| Номинальное сечение | 10 мм² |
| Номинальное напряжение | 1,000 V |
| Номинальное напряжение постоянного тока | 1,000 V |
| Номинальный ток | 57 A |
| Ток при максимальных проводах | 76 A |
| Стандарты | IEC 60947-7-1 |
| Объемное сопротивление в соответствии с IEC 60947-7-x | 0,56 мΩ |
| Номинальное импульсное выдерживаемое напряжение | 8 кВ |
| Потери мощности в соответствии с IEC 60947-7-x | 1.82 W |
| Степень загрязнения | 3 |
