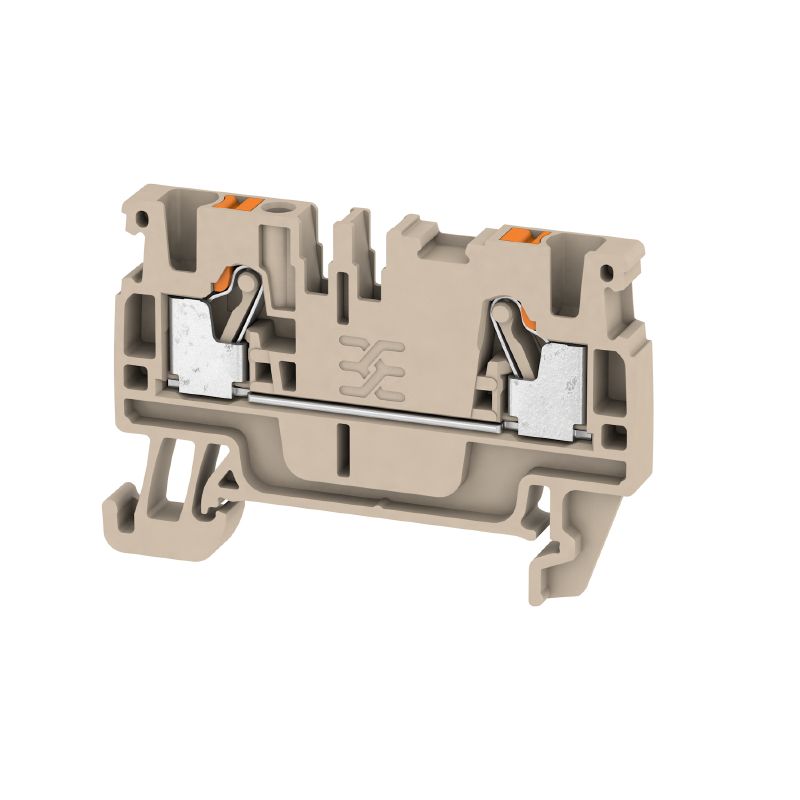

Weidmuller A2C 2.5 1521850000
Проходная клемма, PUSH IN, 2,5 мм², 800 В, 24 А, темно-бежевый
Общие данные для заказа
| Версия | Проходная клемма, PUSH IN, 2,5 мм², 800 В, 24 А, темно-бежевый |
| Заказ №. | 1521850000 |
| Тип | A2C 2.5 |
| GTIN (EAN) | 4050118328080 |
| Qty. | 100 предметов |
Размеры и вес
| Глубина | 36,5 мм |
| Глубина (дюймы) | 1,437 дюйма |
| Глубина с учетом DIN-рейки | 37 мм |
| Высота | 55 мм |
| Высота (дюймы) | 2,165 дюйма |
| Ширина | 5,1 мм |
| Ширина (дюймы) | 0,201 дюйма |
| Вес нетто | 6.4 g |
Температура
| Температура хранения | -25 °C...55 °C |
| Непрерывная рабочая температура, мин. | -60 °C |
| Непрерывная рабочая температура, макс. | 130 °C |
Данные о материале
| Материал | Wemid |
| Цвет | тёмно-бежевый |
| Цвет операционных элементов | апельсин |
| Степень воспламеняемости UL 94 | V-0 |
Номинальные данные IECEx/ATEX
| Номер сертификата (ATEX) | TUEV16ATEX7909U |
| Номер сертификата (IECEX) | IECEXTUR16.0036U |
| Макс. напряжение (ATEX) | 550 V |
| Ток (ATEX) | 20 A |
| Сечение провода макс. (ATEX) | 2,5 мм² |
| Макс. напряжение (IECEX) | 550 V |
| Текущий (IECEX) | 20 A |
| Сечение провода макс. (IECEX) | 2,5 мм² |
| Маркировка EN 60079-7 | Ex eb II C Gb |
| Маркировка Ex 2014/34/EU | II 2 G D |
Технические характеристики системы
| Требуется торцевая крышка | Да |
| Количество потенциалов | 1 |
| Количество уровней | 1 |
| Количество точек зажима на одном уровне | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни, перекрестно соединенные между собой | Нет |
| Заземляющее соединение | Нет |
| Железная дорога | TS 35 |
| N-функция | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
Дополнительные технические данные
| Взрывозащищенное исполнение | Да |
| Советы по установке | Железная дорога |
| Открытые бока | справа |
| Snap-on | Нет |
| Тип крепления | Snap-on |
| Тип крепления | TS 35 |
| С защелкивающимися колышками | Нет |
Проводники для зажима (дополнительное соединение)
| Тип соединения, дополнительное соединение | ВСТАВКА |
Проводники для зажима (номинальное соединение)
| Размер лезвия | 0,6 x 3,5 мм |
| Диапазон зажима, макс. | 4 мм² |
| Диапазон зажима, мин. | 0,14 мм² |
| Сечение соединения, многожильный, макс. | 4 мм² |
| Сечение соединения, многожильный, мин. | 0,5 мм² |
| Направление подключения | топ |
| Манометр в соответствии с IEC 60947-1 | A3 |
| Количество соединений | 2 |
| Длина зачистки | 10 мм |
| Длина трубки для двойного наконечника для проволоки | Длина трубки:
номинальный: 5 мм мин..: 8 мм максимум..: 12 мм Поперечное сечение для подключения проводников: мин..: 0,5 мм² номинальный: 0,25 мм² максимум..: 0,75 мм² |
| Длина трубки для наконечника с пластиковым хомутом DIN 46228/4 | Длина трубки:
номинальный: 5 мм мин..: 8 мм максимум..: 12 мм Поперечное сечение для подключения проводников: мин..: 0,5 мм² номинальный: 0,25 мм² максимум..: 0,75 мм² Длина трубки: мин..: 6 мм максимум..: 10 мм Поперечное сечение для подключения проводников: мин..: 0,5 мм² максимум..: 1 мм² Длина трубки: мин..: 7 мм максимум..: 12 мм Поперечное сечение для подключения проводников: мин..: 1,5 мм² максимум..: 4 мм² |
| Длина трубки для наконечника провода без пластиковой манжеты DIN 46228/1 | Длина трубки:
номинальный: 5 мм мин..: 8 мм максимум..: 12 мм Поперечное сечение для подключения проводников: мин..: 0,5 мм² номинальный: 0,25 мм² максимум..: 0,75 мм² Длина трубки: мин..: 6 мм максимум..: 10 мм Поперечное сечение для подключения проводников: мин..: 0,5 мм² максимум..: 1 мм² Длина трубки: мин..: 7 мм максимум..: 12 мм Поперечное сечение для подключения проводников: мин..: 1,5 мм² максимум..: 4 мм² |
| Двойные наконечники для проводов, макс. | 0,75 мм² |
| Двойные наконечники для проводов, мин. | 0,5 мм² |
| Тип соединения | ВСТАВКА |
| Сечение проводов AWG, макс. | AWG 12 |
| Сечение проводов AWG, мин. | AWG 28 |
| Сечение соединения проводов, тонкая скрутка, макс. | 4 мм² |
| Сечение соединения проводов, тонкая скрутка, мин. | 0,5 мм² |
| Сечение проводов, тонко скрученных с наконечниками DIN 46228/1, макс. | 4 мм² |
| Сечение проводов, тонко скрученных с наконечниками DIN 46228/1, мин. | 0,5 мм² |
| Сечение проводов, тонко скрученных с наконечниками DIN 46228/4, макс. | 2,5 мм² |
| Сечение проводов, тонко скрученных с наконечниками DIN 46228/4, мин. | 0,5 мм² |
| Сечение соединения проводов, одножильный, макс. | 2,5 мм² |
| Сечение соединения проводов, одножильный, мин. | 0,5 мм² |
Общие сведения
| Советы по установке | Железная дорога |
| Железная дорога | TS 35 |
| Стандарты | IEC 60947-7-1 |
| Сечение проводов AWG, макс. | AWG 12 |
| Сечение проводов AWG, мин. | AWG 28 |
Рейтинговые данные
| Номинальное сечение | 2,5 мм² |
| Номинальное напряжение | 800 V |
| Номинальное напряжение постоянного тока | 800 V |
| Номинальный ток | 24 A |
| Ток при максимальных проводах | 24 A |
| Стандарты | IEC 60947-7-1 |
| Объемное сопротивление в соответствии с IEC 60947-7-x | 1,33 мΩ |
| Номинальное импульсное выдерживаемое напряжение | 8 кВ |
| Потери мощности в соответствии с IEC 60947-7-x | 0.77 W |
| Степень загрязнения | 3 |
| Категория напряжения перенапряжения | III |
