WAGO 750-340 Полевой соединитель PROFINET IO
Описание
маркер
Подробнее о продукте

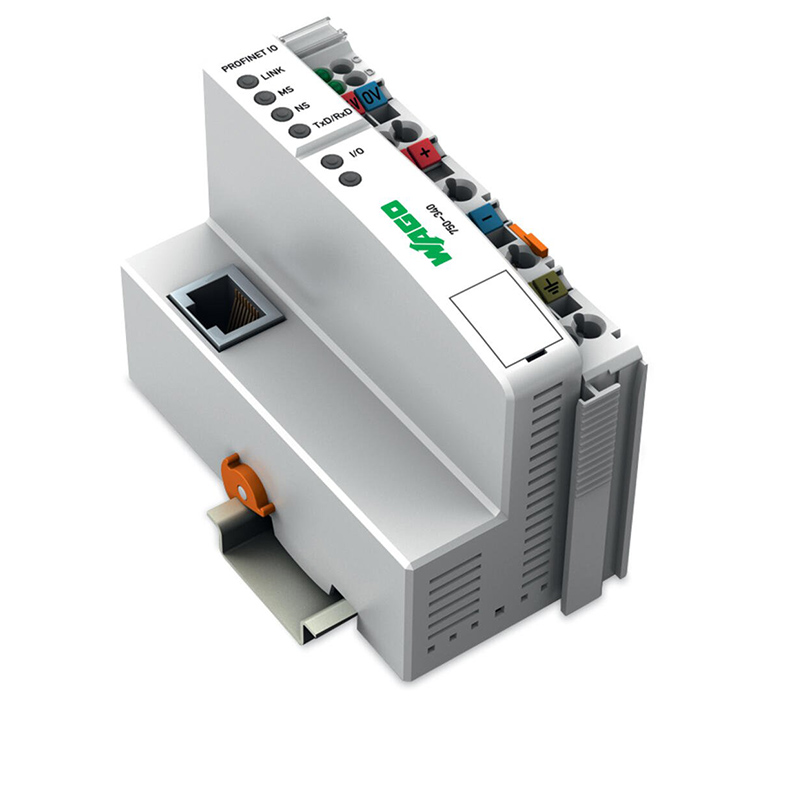

WAGO 750-340 Полевой соединитель PROFINET IO
Технические данные
| Связь | PROFINET IO |
| Протоколы ETHERNET | DCP HTTP |
| Устройство-специфическое | PROFINET RT V2.0 (RT класс 1); класс соответствия A |
| Скорость передачи | 100 Mbit/s |
| Длина сегмента шины (макс.) | 100 m |
| Среда передачи (связь/полевая шина) | Twisted pair S-UTP; 100 Ω; Cat. 5 |
| Количество модулей на узел (макс.) | 128 |
| Количество модулей без расширения шины (макс.) | 64 |
| Образ процесса ввода и вывода (полевая шина) макс. | 320 bytes/320 bytes |
| Напряжение питания (системное) | 24 VDC (-15 … +20 %); via pluggable connector (CAGE CLAMP® connection) |
| Потребление тока (питание системы 5 В) | 300mA |
| Общий ток (питание системы) | 1,700mA |
| Напряжение питания (полевое) | 24 VDC (-15 … +20 %); via power jumper contacts |
| Входной ток (тип.) при номинальной нагрузке (24 В) | 500mA |
| Эффективность источника питания (тип.) при номинальной нагрузке (24 В) | 87% |
| Изоляция | 500 V system/field |
| Количество исходящих контактов перемычки питания | 3 |
| Пропускная способность по току (контакты перемычки питания) | 10A |

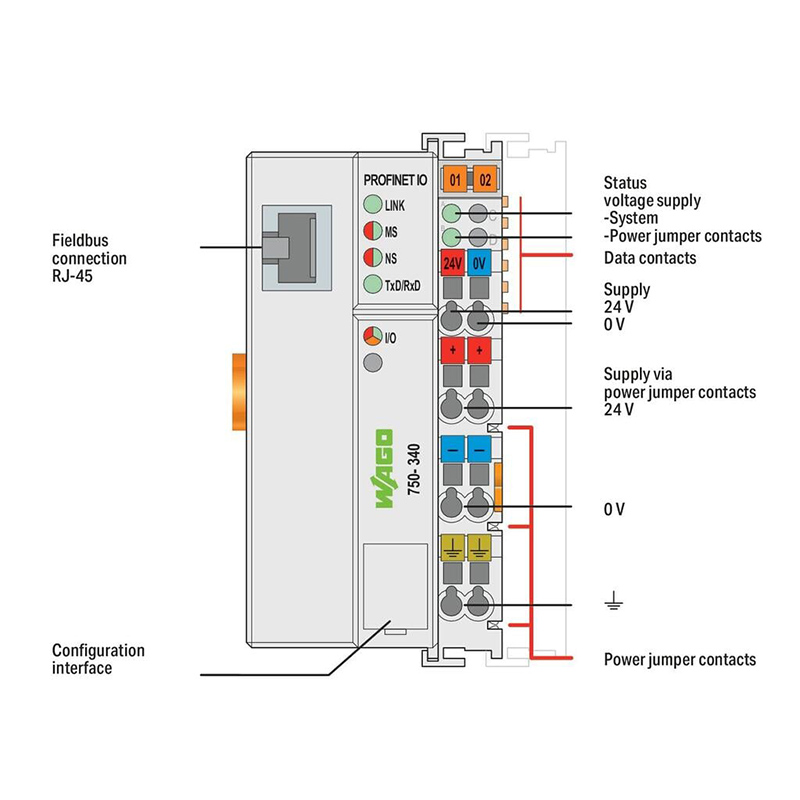

Данные о подключении
| Технология подключения: связь/полевая шина | PROFINET IO: 1 x RJ-45 |
| Технология подключения: полевая подача | 6 x CAGE CLAMP® |
| Технология подключения: системная подача | 2 x CAGE CLAMP® |
| Тип подключения 1 | Системная/полевая поставка |
| Сплошной проводник | 0.08 … 2.5 mm² / 28 … 14 AWG |
| Тонкий многожильный провод | 0.08 … 2.5 mm² / 28 … 14 AWG |
| Длина полосы | 8 … 9 mm / 0.31 … 0.35 inches |
| Технология подключения: конфигурация устройства | 1 x мужской разъем; 4-полюсный |
Физические данные
| Ширина | 50.5 mm / 1.988 inches |
| Высота | 100 mm / 3.937 inches |
| Глубина | 71.1 mm / 2.799 inches |
| Глубина от верхнего края DIN-рейки | 63.9 mm / 2.516 inches |
Механические данные
| Тип крепления | DIN-35 rail |
Данные о материалах
| Цвет | светло-серый |
| Материал корпуса | Поликарбонат; полиамид 6.6 |
| Пожарная нагрузка | 3.565MJ |
| Вес | 182.4g |
| Маркировка соответствия | CE |
Экологические требования
| Температура окружающей среды (эксплуатация) | 0 … +55 °C |
| Температура окружающей среды (хранение) | -25 … +85 °C |
| Тип защиты | IP20 |
| Степень загрязнения | 2 per IEC 61131-2 |
| Рабочая высота | 0 … 2000 m / 0 … 6562 ft |
| Положение монтажа | Горизонтально слева, горизонтально справа, горизонтально сверху, горизонтально снизу, вертикально сверху и вертикально снизу |
| Относительная влажность (без конденсации) | 95% |
| Вибростойкость | per IEC 60068-2-6 |
| Ударопрочность | 15g per IEC 60068-2-27 |
| ЭМС-устойчивость к помехам | per EN 61000-6-2 |
| ЭМС излучение помех | per EN 61000-6-4 |
| Воздействие загрязняющих веществ | per IEC 60068-2-42 and IEC 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности < 75% | 10ppm |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности < 75% | 25ppm |
