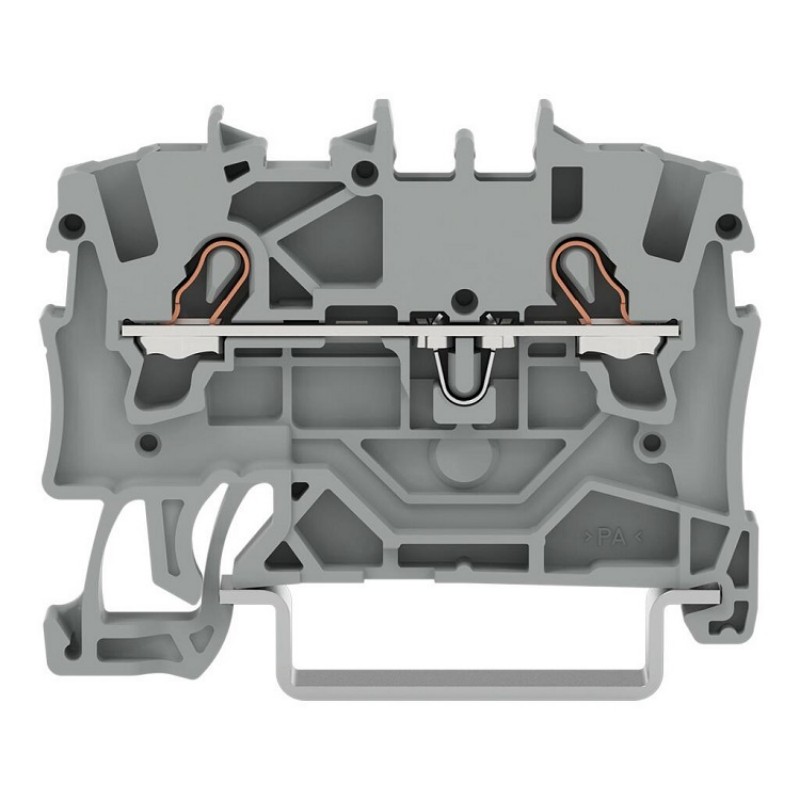

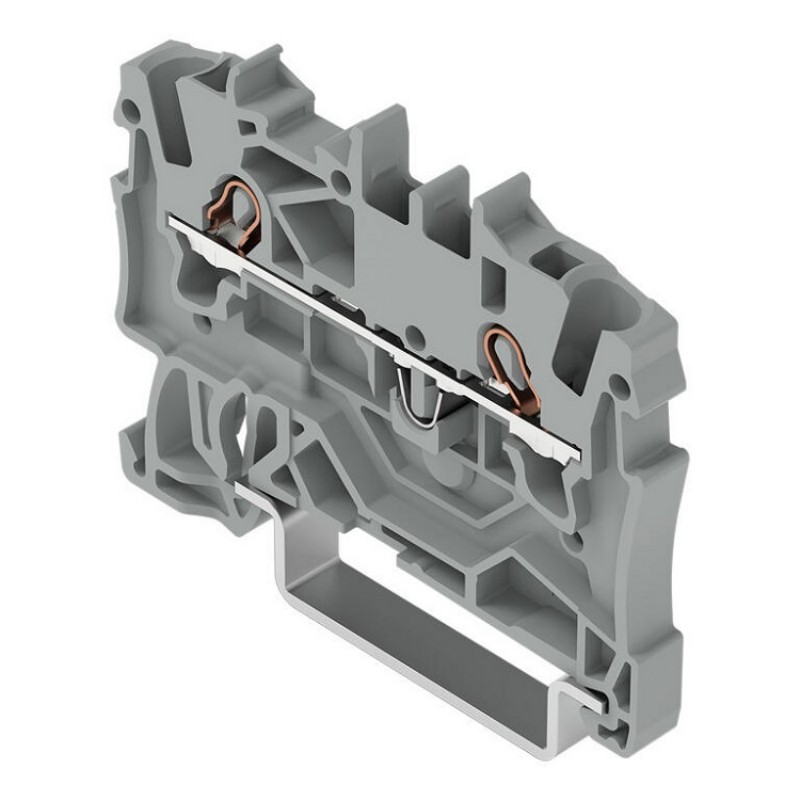

Wago 2001-1201 2-проводниковая сквозная клеммная колодка
Описание
2-проводниковая сквозная клеммная колодка; 1,5 мм²; подходит для применения в Ex e II; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 1,50 мм²; серый
Номинальные значения согласно IEC/EN
| Рейтинги на | IEC/EN 60947-7-1 | ||
| Категория перенапряжения | III | III | II |
| Степень загрязнения | 3 | 2 | 2 |
| Номинальное напряжение | 800 V | - | - |
| Номинальное импульсное напряжение | 8 кВ | - | - |
| Номинальный ток | 17.5 A | - | - |
| Ток при сечении проводника (макс.) мм² | 24 A | - | - |
Номинальные значения согласно UL
| Утверждения согласно | UL 1059 | ||
| Используйте группу | B | C | D |
| Номинальное напряжение | 600 V | 600 V | - |
| Номинальный ток | 15 A | 15 A | - |
Номинальные значения согласно CSA
| Утверждения согласно | CSA 22.2 № 158 | ||
| Используйте группу | B | C | D |
| Номинальное напряжение | 600 V | 600 V | - |
| Номинальный ток | 15 A | 15 A | - |
Бывшая информация
| Справочные опасные зоны | См. инструкции по применению в разделе "Знания и Загрузки - Документация - Дополнительная информация: Технический раздел; Технические пояснения" |
| Рейтинги на | ATEX: PTB 05 ATEX 1094 U / IECEx: PTB 05.0034U (Ex eb IIC Gb) |
| Номинальное напряжение EN (Ex e II) | 550V |
| Номинальный ток (Ex e II) | 17A |
| Номинальный ток (Ex e II) с перемычкой | 16A |
Потеря мощности
| Потери электроэнергии, на один столб (потенциал) | 0.593W |
| Номинальный ток IN для заданной потери мощности | 18A |
| Значение сопротивления для заданной, зависящей от тока потери мощности | 0.002Ω |
Данные о подключении
| Зажимные устройства | 2 |
| Общее количество потенциалов | 1 |
| Количество уровней | 1 |
| Количество разъемов для перемычек | 2 |
Соединение 1
| Технология подключения | Вставной CAGE CLAMP® |
| Тип срабатывания | Рабочий инструмент |
| Материалы соединяемых проводников | Медь |
| Номинальное поперечное сечение | 1,5 мм² |
| Сплошной проводник | 0,25 ... 2,5 мм² / 22 ... 14 AWG |
| Сплошной проводник; вставная заделка | 0,75 ... 2,5 мм² / 18 ... 14 AWG |
| Тонкопрядный проводник | 0,25 ... 2,5 мм² / 22 ... 14 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,25 ... 1,5 мм² / 22 ... 16 AWG |
| Тонкожильный проводник; с наконечником; заделка вставкой | 0,75 ... 1,5 мм² / 18 ... 16 AWG |
| Примечание (сечение проводника) | В зависимости от характеристик проводника, проводник меньшего сечения может быть также вставлен с помощью вставной заделки. |
| Длина полоски | 9 ... 11 мм / 0,35 ... 0,43 дюйма |
| Направление проводки | Проводка с передним входом |
Физические данные
| Ширина | 4,2 мм / 0,165 дюйма |
| Высота | 48,5 мм / 1,909 дюйма |
| Глубина от верхнего края DIN-рейки | 32,9 мм / 1,295 дюйма |
Механические данные
| Тип крепления | Рейка DIN-35 |
| Уровень маркировки | Маркировка по центру/бокам |
Данные о материале
| Цвет | серый |
| Группа материалов | I |
| Изоляционный материал (основной корпус) | Полиамид (PA66) |
| Класс воспламеняемости по UL94 | V0 |
| Огневая нагрузка | 0,086 МДЖ |
| Вес | 3.9g |
Экологические требования
| Температура обработки | -35 ... +85 °C |
| Непрерывная рабочая температура | -60 ... +105 °C |
