Пожалуйста, имейте в виду, что данные, показанные в этом документе PDF, получены из нашего онлайн-каталога. Полные данные вы найдете в пользовательской документации. Действуют наши общие условия использования для загрузок.
Описание
маркер
Подробнее о продукте
Пожалуйста, имейте в виду, что данные, показанные в этом документе PDF, получены из нашего онлайн-каталога. Полные данные вы найдете в пользовательской документации. Действуют наши общие условия использования для загрузок.

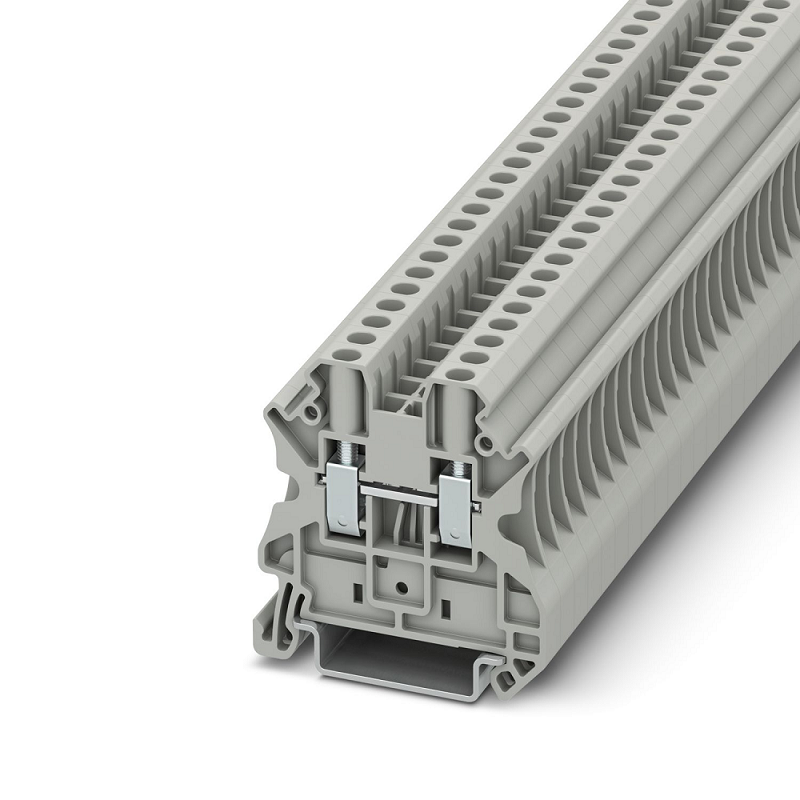

Проходная клеммная колодка, номинальное напряжение: 1000 В, номинальный ток: 32 А, количество соединений: 2, способ соединения: Винтовое соединение, номинальное сечение: 4 мм2, сечение: 0,14 мм2 - 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: серый
Ваши преимущества
Большое пространство для проводки позволяет подключать одножильные и многожильные проводники без наконечников, даже выше номинального сечения
Помимо экономии места, компактная конструкция обеспечивает удобную проводку в небольшом пространстве
Оптимальное направление отвертки через закрытые винтовые валы
Воронка для ввода кабеля позволяет использовать проводники с наконечниками и пластиковыми воротниками в пределах номинального сечения
Испытано для применения на железной дороге
Коммерческие данные
| Номер товара | 3044102 |
| Единица упаковки | 50 pc |
| Минимальное количество заказа | 50 pc |
| Ключ продаж | BE01 |
| Ключ продукта | BE1111 |
| Страница каталога | Page 159 (C-1-2019) |
| GTIN | 4017918960391 |
| Вес за штуку (включая упаковку) | 9.372 g |
| Вес за штуку (без упаковки) | 8.9 g |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Технические данные
Свойства продукта
| Тип продукта | Проходной клеммный блок |
| Семейство продуктов | UT |
| Область применения
Количество соединений Количество рядов |
Железнодорожная промышленность |
| Машиностроение | |
| Производство установок | |
| Перерабатывающая промышленность | |
| Потенциалы | 2 |
| Тип продукта | 1 |
| Семейство продуктов | 1 |
Характеристики изоляции
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
Электрические свойства
| Номинальное импульсное напряжение | 8 kV |
| Максимальная рассеиваемая мощность для номинальных условий | 1.02 W |
Данные о подключении
| Количество соединений на уровне | 2 |
| Номинальное сечение | 4 mm² |
| Резьба винта | M3 |
| Момент затяжки | 0.6 0.8 Nm |
| Длина зачистки | 9 mm |
| Внутренний цилиндрический калибр | A4 |
| Соединение в соответствии со стандартом | IEC 60947-7-1 |
| Сечение жесткого проводника | 0.14 mm² ... 6 mm² |
| Сечение AWG | 26 ... 10 (пересчитано по МЭК) |
| Сечение гибкого проводника | 0.14 mm² ... 6 mm² |
| Сечение гибкого проводника [AWG] | 26 ... 10 (пересчитано по МЭК) |
| Сечение гибкого проводника (наконечник без пластиковой втулки) | 0.25 mm² ... 4 mm² |
| Сечение гибкого проводника (наконечник с пластиковой втулкой) | 0.25 mm² ... 4 mm² |
| 2 проводника одинакового сечения, одножильные | 0.14 mm² 1.5 mm² |
| 2 проводника одинакового сечения, гибкие | 0.14 mm² 1.5 mm² |
| 2 проводника одинакового сечения, гибкие, с наконечником без пластиковой втулки | 0.25 mm² 1.5 mm² |
| 2 проводника одинакового сечения, гибкие, с наконечником TWIN с пластиковой втулкой | 0.5 mm² 2.5 mm² |
| Номинальный ток | 32 А (при сечении проводника 4 мм²) 41 А (при сечении проводника 6 мм²) |
| Максимальный ток нагрузки | 32 А (при сечении проводника 4 мм²) 41 А (при сечении проводника 6 мм²) |
| Номинальное напряжение | 1000 V |
| Примечание | Примечание: версии продуктов, сечения соединений и примечания по подключению алюминиевых кабелей можно найти в разделе загрузок. |
| Номинальное поперечное сечение | 4 mm² |
Данные Ex
Номинальные данные (ATEX/IECEx)
| Идентификация | X II 2 GD Ex eb IIC Gb |
| Диапазон рабочих температур | -60 °C ... 110 °C |
| Сертифицированные принадлежности Ex
Список мостов
Данные моста |
3047028 D-UT 2,5/10 |
| 3047167 ATP-UT | |
| 1205053 SZS 0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Повышение температуры Ex
Номинальное напряжение для моста с мостом - При мосте между несмежными клеммными колодками - При мосте между несмежными клеммными колодками через клеммную колодку PE - При мосте с разрезом по длине с крышкой - При мосте с разрезом по длине с разделительной пластиной |
Мостовой разъем / FBS 2-6 / 3030336 |
| Мостовой разъем / FBS 3-6 / 3030242 | |
| Мостовой разъем / FBS 4-6 / 3030255 | |
| Мостовой разъем / FBS 5-6 / 3030349 | |
| Мостовой разъем / FBS 10-6 / 3030271 | |
| Мостовой разъем / FBS 20-6 / 3030365 | |
| Мостовой разъем / FBS 50-6 / 3032224 | |
| Номинальное напряжение изоляции | 27 A / 4 mm² |
| выход | 40 K (33.3 A / 4 mm²) |
| Идентификация | 690 V |
| Диапазон рабочих температур | 690 V |
| Сертифицированные принадлежности Ex | 352 V |
| 275 V | |
| Список мостов | 220 V |
| 275 V | |
| Данные моста | 630 V |
| Повышение температуры Ex | (Постоянный) |
Уровень Ex General
| Номинальный ток | 30 A |
| Максимальный ток нагрузки | 38 A |
| Сопротивление контакта | 0.26 mΩ |
Данные по взрывозащищенному соединению Общие
| Диапазон крутящего момента | 0.6 Nm 0.8 Nm |
| Номинальное сечение | 4 mm² |
| Номинальное сечение AWG | 12 |
| Емкость соединения жесткая | 0.14 mm² ... 6 mm² |
| Емкость подключения AWG | 26 ... 10 |
| Емкость подключения гибкая | 0.14 mm² ... 4 mm² |
| Емкость подключения AWG | 26 ... 12 |
| 2 проводника с одинаковым сечением, одножильные | 0.14 mm² 1.5 mm² |
| 2 проводника с одинаковым сечением AWG жесткие | 26 ... 16 |
| 2 проводника с одинаковым сечением, многожильные | 0.14 mm² 1.5 mm² |
| 2 проводника с одинаковым сечением AWG гибкие | 26 ... 16 |
Размеры
| Ширина | 6.2 mm |
| Ширина торцевой крышки | 2.2 mm |
| Высота | 47.7 mm |
| Глубина | 46.9 mm |
| Глубина на NS 35/7,5 | 47.5 mm |
| Глубина на NS 35/15 | 55 mm |
Технические характеристики материалов
| Цвет | серый |
| Оценка воспламеняемости согласно UL 94 | V0 |
| Группа изоляционных материалов | I |
| Изоляционный материал | PA |
| Статическое применение изоляционного материала на холоде | -60 °C |
| Относительный индекс температуры изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых транспортных средств (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых транспортных средств (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых транспортных средств (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых транспортных средств (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Поверхностная воспламеняемость NFPA 130 (ASTM E 162) | прошёл |
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошёл |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошёл |
Электрические испытания
Испытание импульсным напряжением
| Тестовое напряжение заданное значение | 9.8 kV |
| Результат | Тест пройден |
Испытание на повышение температуры
| Требование испытания на повышение температуры | Повышение температуры ≤ 45 К |
| Результат | Испытание пройдено |
| Кратковременный выдерживаемый ток 4 мм² | 0.48 kA |
| Кратковременный выдерживаемый ток 6 мм² | 0.72 kA |
| Результат | Тест пройден |
Выдерживаемое напряжение промышленной частоты
| Тестовое напряжение заданное значение | 2.2 kV |
| Результат | Тест пройден |
Механические свойства
Механические данные
| Открытая боковая панель | Да |
Механические испытания
Механическая прочность
| Результат | Результат |
Крепление на носителе
| DIN-рейка/фиксирующая опора | NS 35 |
| Уставка испытательной силы | 1 N |
| Результат | Тест пройден |
Тест на повреждение и ослабление проводника
| Скорость вращения | 10 rpm |
| Обороты | 135 |
| Сечение/вес проводника
Результат |
0.14 mm² / 0.2 kg |
| 4 mm² / 0.9 kg | |
| 6 mm² / 1.4 kg | |
| Скорость вращения | Тест пройден |
Условия окружающей среды и реальной жизни
Испытание игольчатым пламенем
| Время воздействия | 30 s |
| Результат | Тест пройден |
Колебания/широкополосный шум
| Спецификация | DIN EN 50155 (VDE 0115-200):2008-03 |
| Спектр | Категория испытаний на срок службы 1, класс B, монтируется на корпусе |
| Частота | f1 = 5 Hz to f2 = 150 Hz |
| Уровень ASD | 1.857 (m/s²)²/Hz |
| Ускорение | 0.8g |
| Длительность теста по оси | 5 h |
| Направления теста | X-, Y- and Z-axis |
| Результат | Тест пройден |
Удары
| Спецификация | DIN EN 50155 (VDE 0115-200):2008-03 |
| Форма импульса | Полусинусоидальный |
| Ускорение | 5g |
| Длительность удара | 30 ms |
| Количество ударов в каждом направлении | 3 |
| Направления испытания | Оси X, Y и Z (полож. и отр.) |
| Результат | Тест пройден |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | -60 °C ... 110 °C (Диапазон рабочих температур, включая самонагрев; макс. кратковременную рабочую температуру см. в RTI Elec.) |
| Температура окружающей среды (хранение/транспортировка) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до |
| Температура окружающей среды (сборка) | -5 °C ... 70 °C |
| Температура окружающей среды (приведение в действие) | -5 °C ... 70 °C |
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
Стандарты и правила
| Подключение в соответствии со стандартом | IEC 60947-7-1 |
Монтаж
| Тип крепления | NS 35/7,5 |
| NS 35/15 |
