Phoenix Contact UT 2,5 — проходная клеммная колодка 3044076
Описание
маркер
Подробнее о продукте

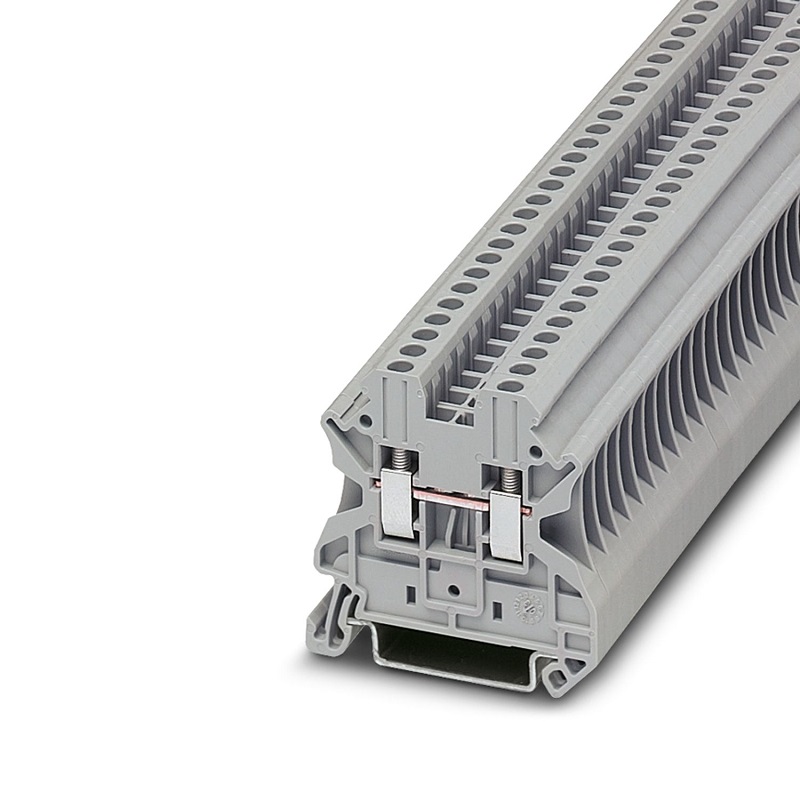

Phoenix Contact UT 2,5 - проходная клеммная колодка 3044076
Введение
Проходная клеммная колодка, ном. напряжение: 1000 В, номинальный ток: 24 А, количество соединений: 2, способ соединения: винтовое соединение, номинальное сечение: 2,5 мм2, сечение: 0,14 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: серый
Ваши преимущества
lБольшое пространство для проводки позволяет подключать одножильные и многожильные проводники без наконечников, даже выше номинального сечения
lПомимо экономии места, компактная конструкция обеспечивает удобную проводку в небольшом пространстве
lОптимальное направление отвертки через закрытые винтовые валы
lПротестировано для применения на железной дороге
lВходная воронка для кабеля позволяет использовать проводники с наконечниками и пластиковыми воротниками в пределах номинального сечения
Свойства продукта
| Тип продукта | Проходной клеммный блок |
| Семейство продуктов | UT |
| Область применения
Количество соединений Количество рядов |
Железнодорожная промышленность |
| Машиностроение | |
| Производство установок | |
| Перерабатывающая промышленность | |
| Потенциалы | 2 |
| Тип продукта | 1 |
| Семейство продуктов | 1 |
Характеристики изоляции
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
Электрические свойства
| Номинальное импульсное напряжение | 8 kV |
| Максимальная рассеиваемая мощность для номинальных условий | 0.77 W |
Данные о подключении
| Количество соединений на уровне | 2 |
| Номинальное сечение | 2.5 mm² |
| Номинальное сечение AWG | 12 |
| Резьба винта | M3 |
| Момент затяжки | 0.5 0.6 Nm |
| Длина зачистки | 9 mm |
| Внутренний цилиндрический калибр | A3 |
| Соединение в соответствии со стандартом | IEC 60947-7-1 |
| Сечение жесткого проводника | 0.14 mm² ... 4 mm² |
| Сечение AWG | 26 ... 12 (converted acc. to IEC) |
| Сечение гибкого проводника | 0.14 mm² ... 4 mm² |
| Сечение гибкого проводника [AWG] | 26 ... 12 (converted acc. to IEC) |
| Сечение гибкого проводника (наконечник без пластиковой втулки) | 0.14 mm² 2.5 mm² |
| Сечение гибкого проводника (наконечник с пластиковой втулкой) | 0.14 mm² 2.5 mm² |
| 2 проводника одинакового сечения, одножильные | 0.14 mm² 1.5 mm² |
| 2 проводника одинакового сечения, гибкие | 0.14 mm² 1.5 mm² |
| 2 проводника одинакового сечения, гибкие, с наконечником без пластиковой втулки | 0.14 mm² 1.5 mm² |
| 2 проводника одинакового сечения, гибкие, с наконечником TWIN с пластиковой гильзой | 0.5 mm² 1.5 mm² |
| Номинальный ток | 24 A |
| Максимальный ток нагрузки | 32 А (при сечении проводника 4 мм²) |
| Номинальное напряжение | 1000 В |
| Примечание | Примечание: выпуски продукции, сечения соединений и примечания по подключению алюминиевых кабелей можно найти в разделе загрузок. |
| Номинальное сечение | 2.5 mm² |
Данные Ex
Номинальные данные (ATEX/IECEx)
| Идентификация | X II 2 GD Ex eb IIC Gb |
| Диапазон рабочих температур | -60 °С ... 110 °С |
| Сертифицированные принадлежности Ex
Список мостов Идентификация Диапазон рабочих температур |
3047028 Д-УТ 2,5/10 |
| 3047167 АТП-УТ | |
| 1205053 СЗС 0,6Х3,5 | |
| 3022276 ЗАЖИМ 35-5 | |
| 3022218 ЗАЖИМ 35 | |
| Сертифицированные принадлежности Ex | Вставной мост / FBS 2-5 / 3030161 |
| Вставной мост / FBS 3-5 / 3030174 | |
| Вставной мост / FBS 4-5 / 3030187 | |
| Вставной мост / FBS 5-5 / 3030190 | |
| Вставной мост / FBS 10-5 / 3030213 | |
| Вставной мост / FBS 20-5 / 3030226 | |
| Данные моста | 21 A / 2.5 mm² |
| Ex повышение температуры | 40 K (23.3 A / 2.5 mm²) |
| Номинальное напряжение | 690 V |
| для соединения с мостом | 690 V |
| - При соединении между несмежными клеммными колодками | 352 V |
| - При шунтировании между несмежными клеммными колодками через клеммную колодку PE | 275 V |
| - При шунтировании по длине с крышкой | 220 V |
| - При шунтировании по длине с разделительной пластиной | 275 V |
| Номинальное напряжение изоляции | 630 V |
| выход | (Постоянный) |
Уровень Ex General
| Номинальный ток | 21 A |
| Максимальный ток нагрузки | 28 A |
| Сопротивление контакта | 0.41 mΩ |
Данные по взрывозащищенному соединению Общие
| Диапазон крутящего момента | 0.5 Nm 0.6 Nm |
| Номинальное сечение | 2.5 mm² |
| Номинальное сечение AWG | 14 |
| Сила соединения, жесткое | 0.14 mm² ... 4 mm² |
| Сила соединения AWG | 26 ... 12 |
| Сила соединения, гибкое | 0.14 mm² 2.5 mm² |
| Сила соединения AWG | 26 ... 14 |
| 2 проводника с одинаковым сечением, одножильные | 0.14 mm² 1.5 mm² |
| 2 проводника с одинаковым сечением AWG, жесткие | 26 ... 16 |
| 2 проводника с одинаковым сечением, многожильные | 0.14 mm² 1.5 mm² |
| 2 проводника с одинаковым сечением AWG, гибкие | 26 ... 16 |
Размеры
| Ширина | 5.2 mm |
| Ширина торцевой крышки | 2.2 mm |
| Высота | 47.7 mm |
| Глубина | 46.9 mm |
| Глубина на NS 35/7,5 | 47.5 mm |
| Глубина на NS 35/15 | 55 mm |
Технические характеристики материалов
| Цвет | gray |
| Оценка воспламеняемости согласно UL 94 | V0 |
| Группа изоляционных материалов | I |
| Изоляционный материал | PA |
| Статическое применение изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых транспортных средств (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых транспортных средств (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых транспортных средств (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых транспортных средств (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Калориметрическое тепловыделение NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Поверхностная воспламеняемость NFPA 130 (ASTM E 162) | прошёл |
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошёл |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошёл |
Электрические испытания
Surge voltage test
| Тестовое напряжение заданное значение | 9.8 kV |
| Результат | Тест пройден |
Выдерживаемое напряжение промышленной частоты
| Тестовое напряжение заданное значение | 2.2 kV |
| Результат | Тест пройден |
Механические свойства
Механические данные
| Открытая боковая панель | Да |
Механические испытания
Механическая прочность
| Результат | Тест пройден |
Крепление на носителе
| DIN-рейка/фиксирующая опора | NS 35 |
| Уставка испытательной силы | 1 N |
| Результат | Тест пройден |
Испытание на предмет повреждения и ослабления проводника
| Скорость вращения | 10 (+/- 2) об/мин |
| Обороты | 135 |
| Сечение/вес проводника
Результат |
0,14 мм² / 0,2 кг |
| 2,5 мм² / 0,7 кг | |
| 4 мм² / 0,9 кг | |
| Скорость вращения | Испытание пройдено |
Условия окружающей среды и реальной жизни
Испытание игольчатым пламенем
| Время воздействия | 30 s |
Колебания/широкополосный шум
| Спецификация | DIN EN 50155 (VDE 0115-200):2022-06 |
| Спектр | Категория испытаний на срок службы 2, на тележке |
| Частота | f1 = 5 Гц до f2 = 250 Гц |
| Уровень ASD | 6,12 (м/с²)²/Гц |
| Ускорение | 3,12g |
| Длительность теста по оси | 5 ч |
| Направления теста | Оси X, Y и Z |
Удары
| Спецификация | DIN EN 50155 (VDE 0115-200):2022-06 |
| Форма импульса | Полусинусоида |
| Ускорение | 30g |
| Длительность удара | 18 мс |
| Количество ударов в каждом направлении | 3 |
| Направления испытания | Оси X, Y и Z (полож. и отр.) |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | -60 °C ... 110 °C (Диапазон рабочих температур, включая самонагрев; макс. кратковременную рабочую температуру см. в RTI Elec.) |
| Температура окружающей среды (хранение/транспортировка) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до |
| Температура окружающей среды (сборка) | -5 °C ... 70 °C |
| Температура окружающей среды (приведение в действие) | -5 °C ... 70 °C |
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
Стандарты и правила
| Подключение в соответствии со стандартом | IEC 60947-7-1 |
Монтаж
| Тип крепления | NS 35/7,5 |
| NS 35/15 |
