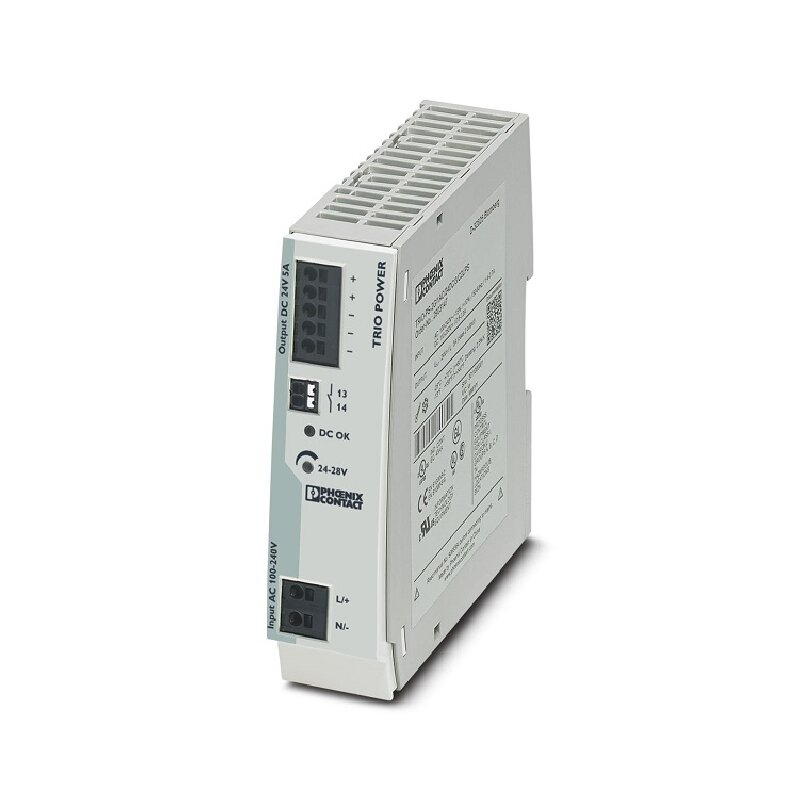

Phoenix Contact 2903148 TRIO-PS-2G/1AC/24DC/5 - Блок питания
Первично-коммутируемый блок питания TRIO POWER с вставным соединением для монтажа на DIN-рейку, вход: 1 фаза, выход: 24 В постоянного тока/5 А
Описание продукта
Блоки питания TRIO POWER со стандартной функциональностью
Линейка блоков питания TRIO POWER с вставным соединением была усовершенствована для использования в машиностроении. Все функции и компактная конструкция однофазных и трехфазных модулей оптимально адаптированы к строгим требованиям. В сложных условиях окружающей среды блоки питания, которые имеют чрезвычайно прочную электрическую и механическую конструкцию, обеспечивают надежное питание всех нагрузок.
Ваши преимущества
Экономьте время и деньги благодаря соединению Push-in и узкой конструкции
Повышение доступности системы благодаря динамическому усилению с 150% номинального тока в течение пяти секунд
Максимальная гибкость за счет широкого диапазона температур от -25°C до +70°C и запуска устройства при -40°C
Прочная конструкция
Работа от переменного тока
| Тип сети | Звездная сеть |
| Номинальный диапазон входного напряжения | 100 V AC ... 240 V AC |
| Диапазон входного напряжения | 100 V AC ... 240 V AC -15 % ... +10 % |
| Диапазон входного напряжения переменного тока | 85 V AC ... 264 V AC |
| Электрическая прочность, макс. | ≤ 300 V AC 15 s |
| Электрическая прочность, макс. | 120 V AC |
| 230 V AC | |
| Тип напряжения питания | AC/DC |
| Пусковой ток | ≤ 16 A (typical) |
| Интеграл пускового тока (I2t) | < 0.6 A2s |
| Ограничение пускового тока | typ. 16 A (after 1 ms) |
| Диапазон частот переменного тока | 50 Hz ... 60 Hz ±10 % |
| Время буферизации сети | typ. 20 ms (120 V AC) |
| typ. 100 ms (230 V AC) | |
| Потребление тока | 2.2 A (100 V AC) |
| 1.9 A (120 V AC) | |
| 1.1 A (230 V AC) | |
| 1.1 A (240 V AC) | |
| Номинальная потребляемая мощность | 272 VA |
| Защитная схема | Transient surge protection; Varistor |
| Коэффициент мощности (cos phi) | 0.5 |
| Типичное время ответа | < 1 s |
| Входной предохранитель | 6.3 A (internal (device protection)) |
| Рекомендуемый выключатель для защиты входа | 6 A ... 16 A (Characteristics B, C, D, K) |
| Ток разряда на PE | < 0.25 mA |
Работа постоянного тока
| Номинальный диапазон входного напряжения | 110 V DC ... 250 V DC |
| Диапазон входного напряжения | 99 V DC ... 275 V DC |
| Напряжение включения | ≥ 88 V DC |
| Напряжение отключения | < 60 V DC |
| Тип напряжения питания | AC/DC |
| Время буферизации сети | > 100 ms (230 V AC) |
| Потребление тока | 1.4 A (110 V DC) |
| 0.6 A (250 V DC) |
Выходные данные
| Эффективность | > 90 % (for 230 V AC and nominal values) |
| Выходная характеристика | U/I with dynamic load reserve |
| Номинальное выходное напряжение | 24 V DC ±1 % |
| Диапазон настройки выходного напряжения (USet) | 24 V DC ... 28 V DC (> 24 V DC, constant capacity restricted) |
| Номинальный выходной ток (IN) | 5 A |
| Динамическое усиление (IDyn.Boost) | 7.5 A (5 s) |
| Снижение номинальных характеристик | > 60 °C ... 70 °C (2.5 %/K) |
| Сопротивление обратной связи по напряжению | ≤ 35 V DC |
| Защита от перенапряжения на выходе (OVP) | ≤ 30 V DC |
| Отклонение контроля | < 1 % (change in load, static 10 % ... 90 %) |
| < 3 % (Dynamic load change 10 % ... 90 %, 10 Hz) | |
| < 0.1 % (change in input voltage ±10 %) | |
| Остаточная рябь | < 50 mVPP (with nominal values) |
| Выходная мощность | 120 W |
| 180 W | |
| Максимальная рассеиваемая мощность без нагрузки | < 1 W |
| Потери мощности при номинальной нагрузке макс. | < 16 W |
| Время подъема | ≤ 12 ms (UOUT (10 % ... 90 %)) |
| Параллельное соединение | да, для избыточности и увеличения емкости |
| Последовательное соединение | да |
Сигнал: постоянный ток в норме
| Максимальное коммутируемое напряжение | 30 В переменного/постоянного тока |
| Постоянный ток нагрузки | 100 мА |
Данные о подключении
Максимальное коммутируемое напряжение
| Метод подключения | Вставное соединение |
| Сечение проводника, жесткого мин. | 0.2 mm² |
| Сечение проводника, жесткого мин. | 4 mm² |
| Сечение гибкого проводника мин. | 0.2 mm² |
| Сечение гибкого проводника мин. | 2.5 mm² |
| Сечение проводника AWG мин. | 24 |
| Сечение проводника AWG макс. | 12 |
| Длина зачистки | 10 mm |
Выход
| Метод подключения | Вставное соединение |
| Сечение проводника, жесткого мин. | 0.2 mm² |
| Сечение проводника, жесткого, макс. | 4 mm² |
| Сечение гибкого проводника мин. | 0.2 mm² |
| Сечение гибкого проводника макс. | 2.5 mm² |
| Сечение проводника AWG мин. | 24 |
| Сечение проводника AWG мин. | 12 |
| Длина зачистки | 8 mm |
Сигнал
| Метод подключения | Вставное соединение |
| Сечение проводника, жесткого мин. | 0.2 mm² |
| Сечение проводника, жесткого, макс. | 1.5 mm² |
| Сечение гибкого проводника мин. | 0.2 mm² |
| Сечение гибкого проводника макс. | 1.5 mm² |
| Сечение проводника AWG мин. | 24 |
| Сечение проводника AWG макс. | 16 |
| Длина зачистки | 8 mm |
Сигнализация
| Виды сигнализации | ВЕЛ |
| Плавающий сигнальный контакт |
Выходной сигнал: светодиодный индикатор состояния
| Обозначение сигнализации | DC OK |
| Отображение статуса | "DC OK" LED |
| Цвет | зеленый |
Электрические свойства
| Количество фаз | 1.00 |
| Напряжение изоляции вход/выход | 3 kV AC (типовое испытание) |
| 1.5 kV AC (обычный тест) |
Свойства продукта
| Тип продукта | Источник питания |
| Семейство продуктов | ТРИО СИЛА |
| Среднее время безотказной работы (МЭК 61709, SN 29500) | > 3380000 h (25 °C) |
| > 1970000 h (40 °C) | |
| > 900000 h (60 °C) |
Характеристики изоляции
| Класс защиты | II (в закрытом шкафу управления) |
| Степень загрязнения | 2 |
Размеры
| Ширина | 35 mm |
| Высота | 130 mm |
| Глубина | 115 mm |
Установочные размеры
| Расстояние установки справа/слева | 0 mm / 0 mm |
| Расстояние установки верх/низ | 50 mm / 50 mm |
Монтаж
| Тип крепления | Монтаж на DIN-рейку |
| Примечание к собранию | выравнивание: по горизонтали 0 мм (≤ 40 °C) 10 мм (≤ 70 °C), по вертикали |
| 50 mm | |
| Положение установки | горизонтальная DIN-рейка NS 35, EN 60715 |
| С защитным покрытием | No |
Технические характеристики материалов
| Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки) | V0 |
| Материал корпуса | Пластик |
| Тип жилья | Поликарбонат |
| Версия с капюшоном | Поликарбонат |
Условия окружающей среды и реальные условия
Условия окружающей среды
| Степень защиты | IP20 |
| Температура окружающей среды (эксплуатация) | -25 °C ... 70 °C (> 60 °C Снижение номинальных характеристик: 2,5 %/K) |
| Температура окружающей среды (хранение/транспортировка) | -40 °C ... 85 °C |
| Температура окружающей среды (испытание при запуске) | -40 °C |
| Максимальная высота | ≤ 5000 м (> 2000 м, снижение номинала: 10 %/1000 м) |
| Климатический класс | 3K3 (в соответствии с EN 60721) |
| Максимально допустимая относительная влажность воздуха (при эксплуатации) | ≤ 95 % (при 25 °C, без конденсации) |
| Шок | 18 мс, 30g, в каждом пространственном направлении (согласно IEC 60068-2-27) |
| Вибрация (эксплуатация) | < 15 Гц, амплитуда ±2,5 мм (согласно IEC 60068-2-6) |
| 15 Гц...150 Гц, 4г, 90 мин. |
Стандарты и правила
| Железнодорожные приложения | ЭН 50121-4 |
| Стандарт - Электронное оборудование для использования в электроустановках и их сборка в электроустановки | EN 50178/VDE 0160 (ЗСНН) |
| Стандарт - Ограничение гармонических токов сети | ЭН 61000-3-2 |
| Стандарт - Электробезопасность | МЭК 62368-1 (БСНН) |
| Стандарт - Безопасное сверхнизкое напряжение | IEC 62368-1 (SELV) и EN 60204-1 (PELV) |
| Стандарт - Безопасная изоляция | DIN ВДЕ 0100-410 |
| Стандарт - Безопасность трансформаторов | EN 61558-2-16 (только воздушные зазоры и пути утечки) |
Одобрения
| Одобрения UL | Внесен в список UL UL 508 |
| Признано UL/C-UL UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Класс I, Раздел 2, Группы A, B, C, D (Опасное место) |
Соответствие/Одобрения
| SIL в соответствии с IEC 61508 | 0 |
Данные ЭМС
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/EC |
| Требования ЭМС к излучению шума | ЭН 61000-6-3 |
| ЭН 61000-6-4 | |
| Требования ЭМС к помехоустойчивости | ЭН 61000-6-4 |
| ЭН 61000-6-2 | |
| Электромагнитная совместимость | Соответствие Директиве по ЭМС 2014/30/ЕС |
| Уровень шума | ЭН 55011 (ЭН 55022) |
Электростатический разряд
| Стандарты/правила | ЭН 61000-4-2 |
Электростатический разряд
| Электростатический разряд | 6 кВ (Уровень испытаний 4) |
| Разряд в воздухе | 8 кВ (Уровень испытаний 4) |
| Комментарии | Критерий А |
Электромагнитное ВЧ поле
| Стандарты/правила | ЭН 61000-4-3 |
Электромагнитное ВЧ поле
| Диапазон частот | 80 МГц ... 1 ГГц |
| Испытательная напряженность поля | 10 В/м (Уровень теста 3) |
| Диапазон частот | 1 ГГц ... 2 ГГц |
| Испытательная напряженность поля | 10 В/м (Уровень теста 3) |
| Диапазон частот | 2 ГГц ... 3 ГГц |
| Испытательная напряженность поля | 10 В/м (Уровень теста 3) |
| Комментарии | Критерий А |
Быстрые переходные процессы (всплески)
| Стандарты/правила | EN 61000-4-4 |
Быстрые переходные процессы (всплески)
| Вход | 4 кВ (Уровень испытаний 4 - асимметричный) |
| Выход | 2 кВ (Уровень испытаний 3 - асимметричный) |
| Сигнал | 1 кВ (Уровень испытаний 2 - асимметричный) |
| Комментарии | Критерий A |
SuНагрузка перенапряжения (скачок)
| Стандарты/правила | EN 61000-4-5 |
Нагрузка перенапряжения (скачок)
| Вход |
1 кВ (Уровень теста 2 - симметричный) |
| 2 кВ (Уровень теста 3 - асимметричный) | |
| Выход | 0,5 кВ (Уровень теста 1 - симметричный) |
| 0,5 кВ (Уровень теста 1 - асимметричный) | |
| Сигнал | 1 кВ (Уровень теста 2 - асимметричный) |
| Комментарии | Критерий B |
Кондуктивные помехи
| Стандарты/правила | EN 61000-4-6 |
Кондуктивные помехи
| Вход/Выход | асимметричный |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Комментарии | Критерий A |
| Напряжение | 10 В (Уровень теста 3) |
Излучаемые помехи
| Стандарты/правила | EN 61000-6-3 |
| Напряжение радиопомех в соотв. с EN 55011 | EN 55011 (EN 55022) Класс B, область применения: Промышленность и жилые помещения |
| Излучаемые радиопомехи в соотв. с EN 55011 | EN 55011 (EN 55022) Класс B, область применения: Промышленность и жилые помещения |
Критерии
| Критерий А | Нормальное рабочее поведение в указанных пределах. |
| Критерий Б | Временное ухудшение рабочего поведения, которое исправляется самим устройством. |
Аксессуары
| 2905743 | CBM E4 24DC/0.5-10A NO-R - Электронный автоматический выключатель |
| 2905744 | CBM E8 24DC/0.5-10A NO-R - Электронный автоматический выключатель |
| 2315269 | VIP-2/SC/PDM-2/24 - Распределители потенциала |
| 2903798 | VIP-3/PT/PDM-2/24 - Распределители потенциала |
связаться с нами
Сопутствующие популярные продукты
Wago 222-415
Соединитель Wago 222-415 с рычагами Для всех типов проводников; макс. 4 мм²; 5-жильный; с рычагами; прозрачный корпус; температура окружающего воздуха: макс. 40°C; 2,50 мм²; серый
Phoenix Contact KMK 2 1005266
Phoenix Contact KMK 2 – пластиковые маркеры для кабеля 1005266
Phoenix Contact ST 2,5 3031212
Phoenix Contact ST 2,5 – Проходная клеммная колодка 3031212
Hirschmann SPIDER-SL-20-08T1999999SY9HHHH
Хиршманн SPIDER-SL-20-08T1999999SY9HHHH Неуправляемый коммутатор Fast/Gigabit Ethernet на DIN-рейку
Hirschmann OCTOPUS 16M
Управляемый промышленный Ethernet-коммутатор Hirschmann OCTOPUS 16M Machine-Mount имеет 16 портов M12 ‘D’ Female, имеет класс защиты IP67 и питается от 9,6 – 60 В постоянного тока. Он работает в диапазоне температур от -40 до +70 °C и имеет профессиональное управление.
Introducing Wago’s Terminal Series (Electrical Connection Technology)
Представляем серию клемм Wago (технология электрических соединений) Являясь одним из крупнейших мировых производителей, специализирующихся на производстве электрических соединителей, серия клемм Wago обладает значительными преимуществами и широким спектром применения в области технологии электрических соединений.
Phoenix Contact PT 2,5 3209510
Phoenix Contact PT 2,5 – проходная клеммная колодка 3209510
Allen Bradley 1769-IF4
Модуль Аллен Брэдли1769-IF4 CompactLogix 4 Pt A/IC и V Модуль Аллен Брэдли/Автоматизация Rockwell 1769-IF4 — это аналоговый модуль серии CompactLogix. Это входной модуль, для подключения которого требуются кабели Belden или эквивалентные кабели.
Weidmuller A2C 2.5 1521850000
Weidmuller A2C 2.5 1521850000 Проходная клемма, PUSH IN, 2,5 мм², 800 В, 24 А, темно-бежевый
Phoenix Contact PLC-RSC- 24DC21 2966171
Phoenix Contact 2966171 PLC-RSC- 24DC/21 – релейный модуль
Hirschmann MACH102-8TP
Hirschmann MACH10 2-8TP 26 порт Быстрый Ethernet/Гигабит Ethernet Промышленный Рабочая группа Выключатель (исправить установлено: 2 х ГЭ, 8 х FE; с помощью СМИ Модули 16 х ФЭ), удалось, Программное обеспечение Слой 2 Профессиональная конструкция с функцией коммутации с промежуточным хранением и безвентиляторной системой
