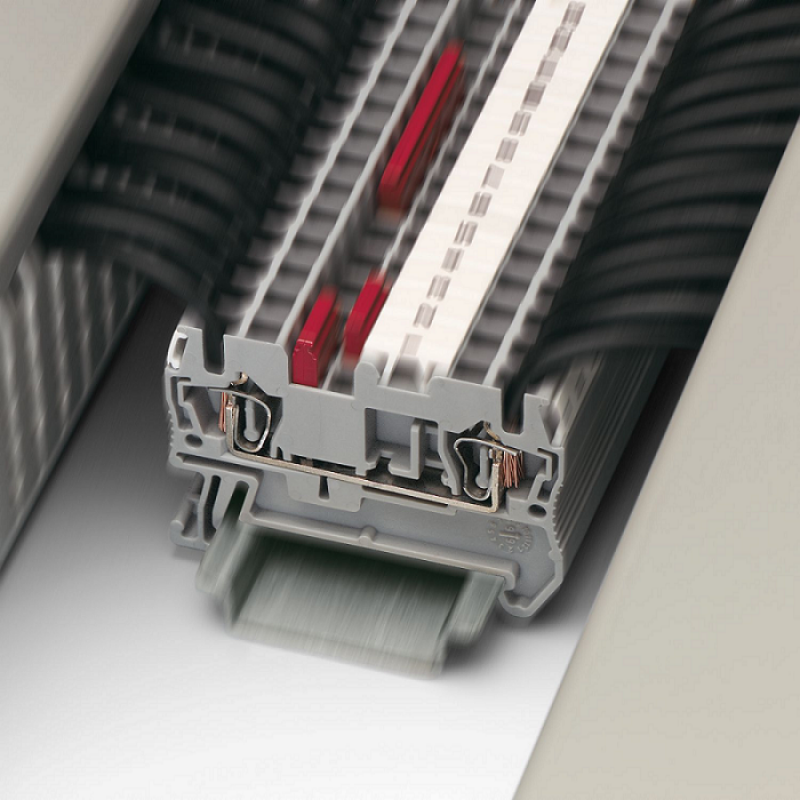

Phoenix Contact ST 2,5 - Проходная клеммная колодка 3031212
Введение
Проходная клеммная колодка, номинальное напряжение: 800 В, номинальный ток: 24 А, количество соединений: 2, способ соединения: пружинное соединение, номинальное сечение: 2,5 мм2, сечение: 0,08 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: серый
Ваши преимущества
Последовательный вал с двойной функцией предлагает все возможности для экономии времени при распределении потенциала и размещения испытательных принадлежностей.
Помимо экономии места, компактная конструкция и переднее подключение обеспечивают удобную проводку в небольшом пространстве.
Большое пространство для проводки позволяет использовать проводники с наконечниками и пластиковыми манжетами в пределах номинального сечения.
Протестировано для применения на железной дороге
Свойства продукта
| Тип продукта | Проходной клеммный блок |
| Семейство продуктов | ST |
| Область применения | Железнодорожная промышленность |
| Машиностроение | |
| Инженерное дело | |
| Перерабатывающая промышленность | |
| Количество соединений | 2 |
| Количество рядов | 1 |
| Потенциалы | 1 |
Характеристики изоляции
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
Электрические свойства
| Номинальное импульсное напряжение | 8 kV |
| Максимальная рассеиваемая мощность для номинальных условий | 0.77 W |
Данные о подключении
| Количество соединений на уровень | 2 |
| Номинальное поперечное сечение | 2.5 mm² |
| Длина зачистки | 8 mm ... 10 mm |
| Длина зачистки | A3 |
| Подключение в соответствии со стандартом | IEC 60947-7-1 |
| Сечение проводника жесткое | 0.08 mm² ... 4 mm² |
| Поперечное сечение AWG | 28 ... 12 (converted acc. to IEC) |
| Сечение проводника гибкого | 0.08 mm² 2.5 mm² |
| Сечение проводника, гибкого [AWG] | 28 ... 14 (converted acc. to IEC) |
| Сечение проводника гибкого (наконечник без пластиковой втулки) | 0.14 mm² 2.5 mm² |
| Сечение гибкого проводника (наконечник с пластиковой втулкой) | 0.14 mm² 2.5 mm² |
| 2 проводника одинакового сечения, гибкие, с наконечником TWIN с пластиковой гильзой | 0.5 mm² |
| Номинальный ток | 24 A (at 2.5 mm²) |
| Максимальный ток нагрузки | 31 A (with 4 mm² conductor cross section) |
| Номинальное напряжение | 800 V |
| Номинальное поперечное сечение | 2.5 mm² |
Ex data
Номинальные данные (ATEX/IECEx)
| Идентификация | II 2 GD Ex eb IIC Gb |
| Диапазон рабочих температур | -60 °C ... 110 °C |
| Ex-сертифицированные аксессуары | 3030417 D-ST 2,5 |
| 3030721 ATP-ST 4 | |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Список мостов | Plug-in bridge / FBS 2-5 / 3030161 |
| Plug-in bridge / FBS 3-5 / 3030174 | |
| Plug-in bridge / FBS 4-5 / 3030187 | |
| Plug-in bridge / FBS 5-5 / 3030190 | |
| Plug-in bridge / FBS 10-5 / 3030213 | |
| Plug-in bridge / FBS 20-5 / 3030226 | |
| Данные моста | 23 A / 2.5 mm² |
| Повышение температуры Ex | 40 K (22.8 A / 2.5 mm²) |
| для соединения с мостом | 550 V |
| - При соединении между несмежными клеммными колодками | 352 V |
| - При соединении между несмежными клеммными колодками через клеммную колодку PE | 352 V |
| - При обрезании по длине перемычки с крышкой | 220 V |
| - При обрезании по длине перемычки с разделительной пластиной | 275 V |
| Номинальное напряжение изоляции | 500 V |
| выход | (Permanent) |
Уровень Ex General
| Номинальный ток | 20.5 A |
| Максимальный ток нагрузки | 26.5 A |
| Контактное сопротивление | 1.04 mΩ |
Данные по взрывозащищенному соединению Общие
| Номинальное поперечное сечение | 2.5 mm² |
| Номинальное сечение AWG | 14 |
| Соединительная способность жесткая | 0.08 mm² ... 4 mm² |
| Емкость подключения AWG | 28 ... 12 |
| Гибкая емкость подключения | 0.08 mm² 2.5 mm² |
| Емкость подключения AWG | 28 ... 14 |
Размеры
| Ширина | 5.2 mm |
| Ширина торцевой крышки | 2.2 mm |
| Высота | 48.5 mm |
| Глубина на NS 35/7,5 | 36.5 mm |
| Глубина на NS 35/15 | 44 mm |
Технические характеристики материалов
| Цвет | gray |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционных материалов | I |
| Изоляционный материал | PA |
| Применение статического изоляционного материала в холодную погоду | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Относительный индекс температуры изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых транспортных средств (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых транспортных средств (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых транспортных средств (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых транспортных средств (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Калориметрическое тепловыделение NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Поверхностная воспламеняемость NFPA 130 (ASTM E 162) | passed |
| Поверхностная воспламеняемость NFPA 130 (ASTM E 162) | passed |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | passed |
Электрические испытания
Испытание на импульсное напряжение
| Заданное значение испытательного напряжения | 9.8 kV |
| Результат | Test passed |
Испытание на повышение температуры
| Требование испытания на повышение температуры | Повышение температуры ≤ 45 К |
| Результат | Тест пройден |
| Кратковременный выдерживаемый ток 2,5 мм² | 0.3 kA |
| Кратковременный выдерживаемый ток 4 мм² | 0.48 kA |
| Результат | Тест пройден |
Выдерживаемое напряжение промышленной частоты
| Заданное значение испытательного напряжения | 2 kV |
| Результат | Тест пройден |
Механические свойства
Механические данные
| Открытая боковая панель | Да |
Механические испытания
Механическая прочность
| Результат | Тест пройден |
Крепление на носителе
| DIN-рейка/крепежная опора | NS 35 |
| Заданное значение испытательной силы | 1 N |
| Результат | Тест пройден |
| Скорость вращения | 10 rpm |
| Революции | 135 |
| Сечение/вес проводника | 0.08 mm² / 0.1 kg |
| 2.5 mm² / 0.7 kg | |
| 4 mm² / 0.9 kg | |
| Результат | Тест пройден |
Условия окружающей среды и реальные условия
Старение
| Температурные циклы | 192 |
| Результат | Тест пройден |
Испытание игольчатым пламенем
| Время воздействия | 30 s |
| Результат | Тест пройден |
Колебания/широкополосный шум
| Спецификация | DIN EN 50155 (VDE 0115-200):2008-03 |
| Спектр | Service life test category 2, bogie-mounted |
| Частота | f1 = 5 Hz to f2 = 250 Hz |
| уровень РАС | 0.964 (m/s²)²/Hz |
| Ускорение | 4.25g |
| Продолжительность теста по каждой оси | 5 h |
| Инструкции по тестированию | X-, Y- and Z-axis |
| Результат | Тест пройден |
Удары
| Спецификация | DIN EN 50155 (VDE 0115-200):2008-03 |
| Форма импульса | Half-sine |
| Ускорение | 30g |
| Продолжительность шока | 18 ms |
| Количество ударов в каждом направлении | 3 |
| Инструкции по тестированию | X-, Y- and Z-axis (pos. and neg.) |
| Результат | Тест пройден |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Температура окружающей среды (хранение/транспортировка) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Температура окружающей среды (сборка) | -5 °C ... 70 °C |
| Температура окружающей среды (срабатывание) | -5 °C ... 70 °C |
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
| Подключение в соответствии со стандартом | IEC 60947-7-1 |
Монтаж
| Тип крепления | NS 35/7,5 |
| NS 35/15 |
