Описание
маркер
Подробнее о продукте

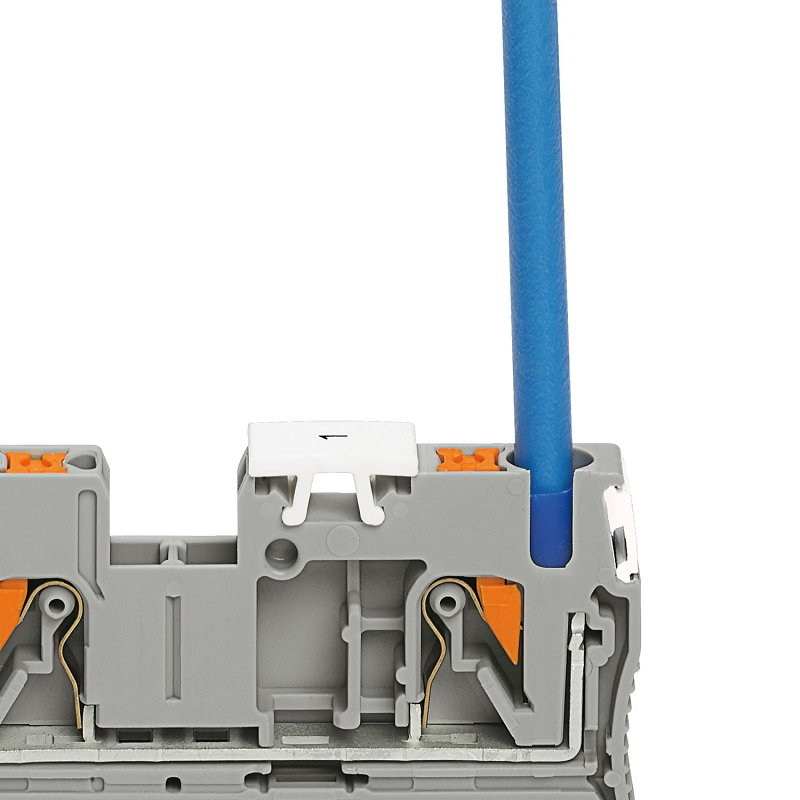

Phoenix Contact PT 2,5 - проходная клеммная колодка 3209510
Введение
Проходной клеммный блок, ном. напряжение: 800 В, ном. ток: 24 А, кол-во подключений: 2, количество позиций: 1, способ подключения: Push-in connecti on, Номинальное сечение: 2,5 мм2 , поперечное сечение: 0,14 мм2 - 4 мм2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: серый
Ваши преимущества
Клеммные блоки Push-in характеризуются системными особенностями комплектной системы CLIPLINE, а также простым и не требующим инструментов подключением проводников с наконечниками или одножильных проводников
Компактная конструкция и фронтальное подключение позволяют прокладывать проводку в ограниченном пространстве<br/>
В дополнение к возможности тестирования в двухфункциональном вале все клеммные блоки оснащены дополнительным тестовым отводом
Проверено для применения на железной дороге
Свойства продукта
| Тип продукта | Проходной клеммный блок |
| Семейство продуктов | PT |
| Область применения | Железнодорожная промышленность |
| Машиностроение | |
| Инженерия завода | |
| Перерабатывающая промышленность | |
| Количество позиций | 1 |
| Количество соединений | 2 |
| Количество строк | 1 |
| Потенциалы | 1 |
Характеристики изоляции
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
Электрические свойства
| Номинальное импульсное напряжение | 8 кВ |
| Максимальная рассеиваемая мощность для номинального состояния | 0.77 W |
Данные о подключении
| Количество соединений на каждом уровне | 2 |
| Номинальное поперечное сечение | 2,5 мм² |
| Длина зачистки | 8 мм ... 10 мм |
| Внутренний цилиндрический манометр | A3 |
| Подключение в соответствии со стандартом | IEC 60947-7-1 |
| Поперечное сечение проводника жесткое | 0,14 мм² ... 4 мм² |
| Поперечное сечение AWG | 26 ... 12 (в пересчете на IEC) |
| Поперечное сечение гибкого проводника | 0,14 мм² ... 4 мм² |
| Сечение проводника, гибкий [AWG] | 26 ... 12 (в пересчете на IEC) |
| Сечение проводника гибкое (ферула без пластиковой втулки) | 0,14 мм² 2,5 мм² |
| Сечение гибкого проводника (ферула с пластиковой втулкой) | 0,14 мм² 2,5 мм² |
| 2 проводника одинакового сечения, гибкие, с ферулой TWIN с пластиковой втулкой | 0,5 мм² |
| Номинальный ток | 24 A (при 2,5 мм²) |
| Максимальный ток нагрузки | 30 A (с сечением проводника 4 мм², жесткий) |
| Номинальное напряжение | 800 V |
| Номинальное поперечное сечение | 2,5 мм² |
Поперечные сечения соединений с возможностью прямого подключения
| Поперечное сечение проводника жесткое | 0,34 мм² ... 4 мм² |
| Сечение проводника гибкое (ферула без пластиковой втулки) | 0,5 мм² 2,5 мм² |
| Сечение гибкого проводника (ферула с пластиковой втулкой) | 0,34 мм² 2,5 мм² |
Экс данные
Номинальные данные (ATEX/IECEx)
| Идентификация | X II 2 G Ex eb IIC Gb |
| Диапазон рабочих температур | -60 °C ... 110 °C |
| Аксессуары, прошедшие сертификацию | 3030417 D-ST 2,5 |
| 3030721 АТП-СТ 4 | |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 КЛИПФИКС 35-5 | |
| 3022218 КЛИПФИКС 35 | |
| Список мостов | Вставной мост / FBS 3-5 / 3030174 |
| Вставной мост / FBS 4-5 / 3030187 | |
| Вставной мост / FBS 5-5 / 3030190 | |
| Вставной мост / FBS 10-5 / 3030213 | |
| Вставной мост / FBS 20-5 / 3030226 | |
| Вставной мост / FBS 50-5 / 3038930 | |
| Данные о мостах | 19 A / 2,5 мм² |
| Повышение внешней температуры | 40 K (19 A / 2,5 мм²) |
| Номинальное напряжение | 550 V |
| для создания мостов с помощью моста | 550 V |
| - При соединении между соседними клеммными блоками | 352 V |
| - При соединении по длине | 220 V |
| - При соединении по длине с крышкой | 275 V |
| - При разрезании на части с помощью перегородочной плиты | 550 V |
| Номинальное напряжение изоляции | 500 V |
| выход | (Постоянно) |
Бывший уровень Общий
| Номинальный ток | 19 A |
| Максимальный ток нагрузки | 23 A |
| Контактное сопротивление | 0,93 мΩ |
Данные по взрывозащищенному соединению Общие сведения
| Номинальное поперечное сечение | 2,5 мм² |
| Номинальное сечение AWG | 14 |
| Присоединительная способность жесткая | 0,14 мм² ... 4 мм² |
| Присоединительная емкость AWG | 26 ... 12 |
| Гибкость подключения | 0,14 мм² 2,5 мм² |
| Присоединительная емкость AWG | 26 ... 14 |
Размеры
| Ширина | 5,2 мм |
| Ширина торцевой крышки | 2,2 мм |
| Высота | 48,6 мм |
| Глубина | 35,3 мм |
| Глубина на NS 35/7,5 | 36,8 мм |
| Глубина на NS 35/15 | 44,3 мм |
Характеристики материала
| Цвет | серый |
| Степень воспламеняемости в соответствии с UL 94 | V0 |
| Группа изоляционных материалов | I |
| Изоляционный материал | PA |
| Применение статического изоляционного материала в холодных условиях | -60 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Огнезащита для рельсовых транспортных средств (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Огнезащита для рельсовых транспортных средств (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Огнезащита для рельсовых транспортных средств (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Огнезащита для рельсовых транспортных средств (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | пройдено |
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | пройдено |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | пройдено |
Электрические испытания
Испытание импульсным напряжением
| Уставка испытательного напряжения | 9,8 кВ |
| Результат | Тест пройден |
Испытание на повышение температуры
| Требование к испытанию на повышение температуры | Повышение температуры ≤ 45 K |
| Результат | Тест пройден |
| Тест пройден | |
| Кратковременный выдерживаемый ток 2,5 мм² | 0,3 кА |
| Кратковременный выдерживаемый ток 4 мм² | 0,48 кА |
| Результат | Тест пройден |
Выдерживаемое напряжение силовой частоты
| Уставка испытательного напряжения | 2 кВ |
| Результат | Тест пройден |
Механические свойства
Механические данные
| Открытая боковая панель | Да |
Механические испытания
Механическая прочность
| Результат | Тест пройден |
| DIN-рейка/крепление | NS 35/7,5 |
| Уставка испытательного усилия | 1 N |
| Результат | Тест пройден |
Проверка на повреждение и ослабление проводников
| Скорость вращения | 10 об/мин |
| Революции | 135 |
| Поперечное сечение проводника/вес | 0,14 мм² / 0,2 кг |
| 2,5 мм² / 0,7 кг | |
| 4 мм² / 0,9 кг | |
| Результат | Тест пройден |
Условия окружающей среды и реальной жизни
Старение
| Температурные циклы | 192 |
| Результат | Тест пройден |
Испытание пламенем иглы
| Время воздействия | 30 s |
| Результат | Тест пройден |
Осцилляция/широкополосный шум
| Технические характеристики | DIN EN 50155 (VDE 0115-200):2018-05 |
| DIN EN 50155 (VDE 0115-200):2022-06 | |
| Спектр | Испытание на долговечность категории 2, с креплением на тележке |
| Испытание на долговечность категория 1, класс B, монтаж на корпус | |
| Частота | f1 = 5 Гц - f2 = 250 Гц f1 = 5 Гц - f2 = 150 Гц |
| Уровень аутизма | 6,12 (м/с²)²/Гц |
| 0,964 (м/с²)²/Гц | |
| Ускорение | 3.12g |
| 0.58g | |
| Продолжительность испытания по каждой оси | 5 h |
| 5 h | |
| Направления испытаний | Оси X, Y и Z |
| Оси X, Y и Z | |
| Результат | Тест пройден |
| Тест пройден |
Амортизаторы
| Технические характеристики | DIN EN 50155 (VDE 0115-200):2018-05 |
| DIN EN 50155 (VDE 0115-200):2022-06 | |
| Форма импульса | Полусинус |
| Полусинус | |
| Ускорение | 30g |
| 5g | |
| Продолжительность шока | 18 мс |
| 30 мс | |
| Количество ударов в каждом направлении | 3 |
| 3 | |
| Направления испытаний | Оси X, Y и Z (положительные и отрицательные) |
| Оси X, Y и Z (положительные и отрицательные) | |
| Результат | Тест пройден |
| Тест пройден |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | -60 °C ... 110 °C (диапазон рабочих температур с учетом самонагрева; максимальную кратковременную рабочую температуру см. в RTI Elec.) |
| Температура окружающей среды (хранение/транспортировка) | -25 °C ... 60 °C (в течение короткого времени, не более 24 ч, -60°C до +70°C) |
| Температура окружающей среды (в сборе) | -5 °C ... 70 °C |
| Температура окружающей среды (срабатывание) | -5 °C ... 70 °C |
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
Стандарты и правила
| Подключение в соответствии со стандартом | IEC 60947-7-1 |
Монтаж
| Тип крепления | NS 35/7,5 |
| NS 35/15 |
