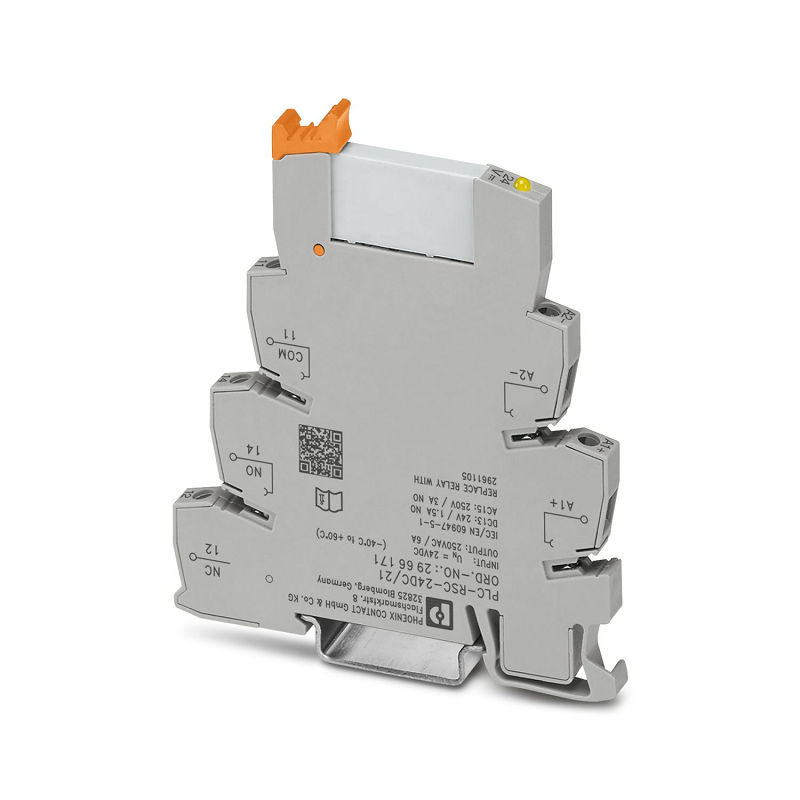

Phoenix Contact 2966171 PLC-RSC- 24DC/21 – релейный модуль
Описание
маркер
Подробнее о продукте
Phoenix Contact 2966171 PLC-RSC- 24DC/21 - релейный модуль
Введение
PLC-INTERFACE, состоит из базовой клеммной колодки PLC-BSC.../21 с винтовым соединением и вставного миниатюрного реле с силовым контактом, для монтажа на DIN-рейку NS 35/7,5, 1 переключающий контакт, входное напряжение 24 В DC
Ваши преимущества
Тонкий дизайн
Эффективное подключение к системным кабелям с помощью адаптера V8
Герметичное реле RT III
Надежная изоляция между катушкой и контактами
Функциональные подключаемые мосты
Интегрированная входная схема и схема подавления помех
Примечания
| Общие сведения | При напряжении более 250 В (L1, L2, L3) между идентичными клеммными блоками в соседних модулях необходимо установить разделительную пластину PLC-ATP. Перекрытие потенциалов осуществляется с помощью FBST 8-PLC... или FBST 500..... |
Свойства продукта
| Тип продукта | Модуль реле |
| Семейство продуктов | PLC-INTERFACE |
| Приложение | Универсальный |
| Режим работы | 100% коэффициент полезного действия |
| Механический срок службы | 2 раза по 10 циклов 7 |
Электрические свойства
| Максимальная рассеиваемая мощность для номинального состояния | 0.22 W |
| Испытательное напряжение (обмотка/контакт) | 4 кВ переменного тока (50 Гц, 1 мин., обмотка/контакт) |
Характеристики изоляции: Катушка/контакт
| Номинальное напряжение изоляции | 250 V |
| Номинальное импульсное выдерживаемое напряжение | 6 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
Исходные данные
Сторона катушки
| Номинальное входное напряжение UN | 24 В DC |
| Диапазон входного напряжения | 18,5 В ПОСТОЯННОГО ТОКА 33,6 В ПОСТОЯННОГО ТОКА (20 °C) |
| Привод и функция | моностабильный |
| Привод (полярность) | поляризованный |
| Типичный входной ток при UN | 9 мА |
| Типичное время отклика | 5 мс |
| Обычное время выпуска | 8 мс |
| Защитная цепь | Защита от обратной полярности; диод защиты от переполюсовки |
| Диод свободного хода; диод свободного хода | |
| Индикация рабочего напряжения | Желтый светодиод |
Выходные данные
Переключение
| Тип переключения контактов | 1 переключающий контакт |
| Тип переключающего контакта | Одиночный контакт |
| Тип контактного соединения | Контакт питания |
| Контактный материал | AgSnO |
| Максимальное напряжение переключения | 250 В AC/DC (При напряжении более 250 В (L1, L2, L3) между идентичными клеммными блоками в соседних модулях следует установить разделительную пластину PLC-ATP. В этом случае соединение потенциалов осуществляется с помощью FBST 8-PLC... или ...FBST 500...) |
| Минимальное напряжение переключения | 5 В (100 мА) |
| Ограничение непрерывного тока | 6 A |
| Максимальный пусковой ток | 10 A (4 с) |
| Минимальный ток переключения | 10 мА (12 В) |
| Ток короткого замыкания | 200 A (условный ток короткого замыкания) |
| Номинальная мощность прерывания (омическая нагрузка) макс. | 140 Вт (при 24 В постоянного тока) |
| 20 Вт (при 48 В постоянного тока) | |
| 18 Вт (при 60 В постоянного тока) | |
| 23 Вт (при 110 В постоянного тока) | |
| 40 Вт (при 220 В постоянного тока) | |
| 1500 ВА (для 250 В переменного тока) | |
| Выходной предохранитель | 4 A gL/gG NEOZED |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0,2 A (при 110 В, DC13) | |
| 0,1 A (при 220 В, DC13) | |
| 3 A (при 24 В, AC15) | |
| 3 A (при 120 В, AC15) | |
| 3 A (при 230 В, AC15) |
Данные о подключении
| Способ подключения | Винтовое соединение |
| Длина зачистки | 8 мм |
| Винтовая резьба | M3 |
| Поперечное сечение проводника жесткое | 0,14 мм² 2,5 мм² |
| Поперечное сечение гибкого проводника | 0,14 мм² 2,5 мм² |
| 0,2 мм² 2,5 мм² (одинарная ферула) | |
| 2x 0,5 мм² 1,5 мм² (ферула TWIN) | |
| Сечение проводника AWG | 26 ... 14 |
| Момент затяжки | 0,6 Нм 0,8 Нм |
Размеры
| Ширина | 6,2 мм |
| Высота | 80 мм |
| Глубина | 94 мм |
Характеристики материала
| Цвет | серый (RAL 7042) |
| Степень воспламеняемости в соответствии с UL 94 | V0 (корпус) |
Условия окружающей среды и реальной жизни
| Степень защиты (реле) | RT III (эстафета) |
| Степень защиты (основание реле) | IP20 (основание реле) |
| Степень защиты (место установки) | ≥ IP54 (место установки) |
| Температура окружающей среды (эксплуатация) | -40 °C ... 70 °C (см. на понижение) |
| Температура окружающей среды (хранение/транспортировка) | -40 °C ... 85 °C |
Одобрения
CE
| Сертификат | Соответствующий стандартам CE |
UKCA
| Сертификат | Соответствующий стандартам UKCA |
Одобрение судостроения
| Сертификат | TAE0000196 |
Испытание коррозионным газом
| Идентификация | ISA-S71.04. Группа G3 Harsh |
| EN 60068-2-60 |
Данные DNV GL
| Температура | D |
| Влажность | A |
| Вибрация | B/C |
| EMC | B |
| Шкаф | При установке на борту должна быть обеспечена необходимая защита в соответствии с Правилами |
Данные ЭМС
| Директива по низковольтному оборудованию | Соответствие директиве по низковольтному оборудованию |
| Электромагнитная совместимость | Соответствие директиве по электромагнитной совместимости |
Стандарты и правила
| Стандарты/нормативы | IEC 60947-5-1 |
Монтаж
| Тип крепления | Монтаж на DIN-рейку |
| Инструкция по сборке | в рядах с нулевым шагом |
| Монтажное положение | любой |
