Португальские фотоэлектрические системы полагаются на решения по мониторингу​​

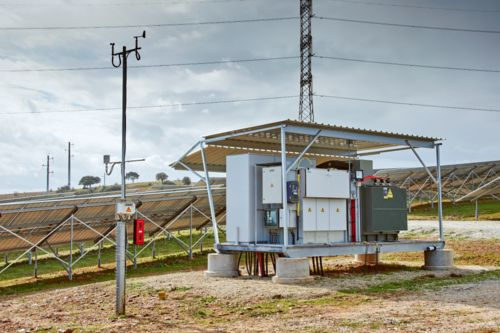

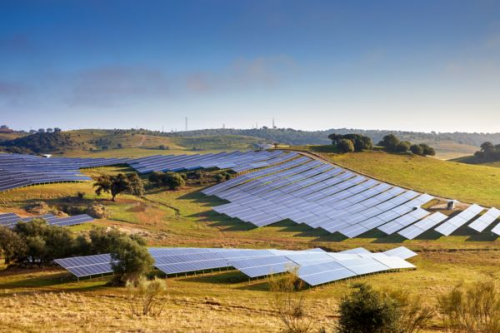

Постоянное напряжение преобразуется с 0,4 кВ до 30 кВ на 20 трансформаторных подстанциях.

Надежная работа системы и простота подключения к сети

Переменное напряжение, преобразованное инверторами, передается на 20 трансформаторных станций, установленных на месте, где оно преобразуется из 0,4 кВ в 30 кВ. Перед тем, как солнечная энергия может быть подана в местную электросеть, трансформаторы преобразуют собранное переменное напряжение из 30 кВ в 60 кВ в точке подключения к сети. Измерительные приборы здесь регистрируют параметры сети и передают их на центральный контроллер подачи. Децентрализованные электростанции должны играть свою роль в обеспечении более высокой стабильности сети. Для этого ответственные операторы сетей указывают диапазоны, которые должны поддерживаться для частоты и напряжения сети, а также реактивной мощности в условиях подключения к сети для фотоэлектрических систем. Регуляторы для систем генерации электроэнергии (блоки управления мощностью) регистрируют напряжение и реактивную мощность, присутствующие в точках подключения к сети, для проверки этих значений. Затем устройства Phoenix Contact определяют соответствующие контрольные значения на этой основе и передают их на инверторы, которые могут регулироваться при необходимости.

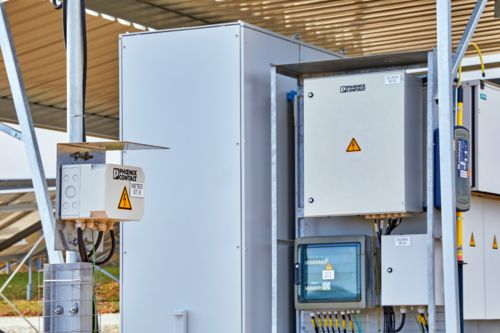

Всего на объекте установлено 20 регистраторов данных.

Быстрый ввод в эксплуатацию регистраторов данных и датчиков окружающей среды

Помимо генерации электроэнергии, крупные солнечные парки, такие как Moura, производят большие объемы данных, которые необходимо собирать, обрабатывать и анализировать, чтобы затем оценить, насколько экономично работает фотоэлектрическая система. По этой причине на каждой из 20 трансформаторных подстанций имеется регистратор данных. Устройства работают в автоматическом режиме обнаружения, поэтому все системы, установленные в фотоэлектрическом парке, можно легко подключить с помощью Plug and Play. Поскольку это устраняет необходимость в настройке, время запуска значительно сокращается. Менеджер инвертора, интегрированный в регистратор данных, получает данные от инвертора через Ethernet и передает их на малогабаритный контроллер AXC 1050 из семейства продуктов Axiocontrol, который также установлен там. Кроме того, AXC 1050 собирает данные с подключенных датчиков погоды.

Низкие затраты на ввод в эксплуатацию и настройку

Передача данных о погоде

Всего в солнечном парке Moura установлено шесть метеостанций с 14 модульными датчиками температуры, восемью пиранометрами, двенадцатью контрольными ячейками, двумя датчиками направления ветра, двумя датчиками скорости ветра и двумя комбинированными датчиками температуры, влажности и давления воздуха. Датчики окружающей среды от Phoenix Contact напрямую подключены к системе управления через протокол Modbus. Поскольку устройства предварительно настроены, они сразу же готовы к передаче данных о погоде. Вместо того чтобы подключать каждый датчик по отдельности, датчики просто подключаются последовательно с помощью соединений M12 с Y-распределителями. Это значительно сокращает количество проводов, необходимых на месте, и упрощает интеграцию датчиков в общую систему. В отличие от компактных метеостанций датчики, доступные от Phoenix Contact, представляют собой отдельные модули. Поэтому в случае выхода из строя одного устройства необходимо заменить только этот датчик.

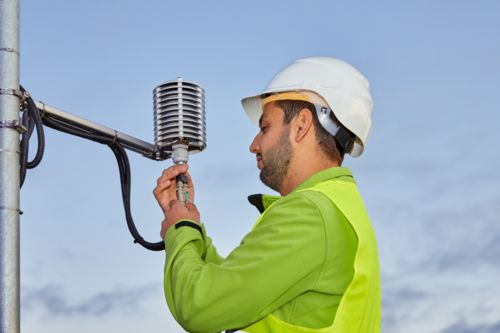

Сенсорная технология для непрерывной записи ключевых данных

Простая пересылка всех данных в центральный пункт управления парком

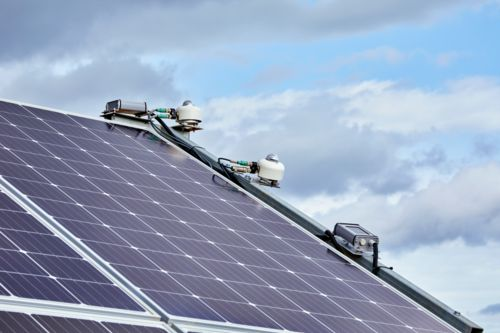

Использование погодных датчиков позволяет оператору делать выводы относительно мощности солнечной системы – так называемого коэффициента производительности (PR). Это значение рассчитывается с использованием соотношения фактической и целевой выработки, тогда как фактическая выработка определяется по установленным приборам измерения энергии. Пиранометр и контрольные ячейки, установленные на уровне модуля как горизонтально, так и под углом 25 градусов, предоставляют информацию о целевой выработке. Если расчетный коэффициент производительности слишком низок, оператор может соответствующим образом скорректировать регулирование. Регистраторы данных также получают цифровые сигналы, которые содержат информацию о температуре трансформатора и состоянии коммутационного устройства.

Платформа управления эффективностью активов анализирует данные из солнечного парка и визуализирует их для конкретного клиента.

Анализ и визуализация для конкретного клиента

Все данные от инверторов, датчиков погоды, трансформаторов и коммутационного устройства передаются через избыточную кольцевую структуру по оптоволоконным кабелям в центральный пульт управления парком, расположенный в диспетчерской. С открытой и гибкой платформой управления Phoenix Contact пересылка на портал управления производительностью активов QOS Energy проста. Конкретные анализы, предупреждения и отчеты, полученные из данных, затем рационализируют рабочие процессы поставщика услуг OEM.

Краткое содержание

Технология интеллектуальной автоматизации от Phoenix Contact непрерывно записывает все данные с шести солнечных парков, которые затем анализируются решением Asset Performance Management от QOS Energy. От регистрации данных на уровне поля до управления подачей и визуализации Phoenix Contact предоставляет WiNRG GmbH комплексное и бесшовное решение для мониторинга управления солнечными парками. Это обеспечивает надежную и экономичную эксплуатацию солнечных парков.
