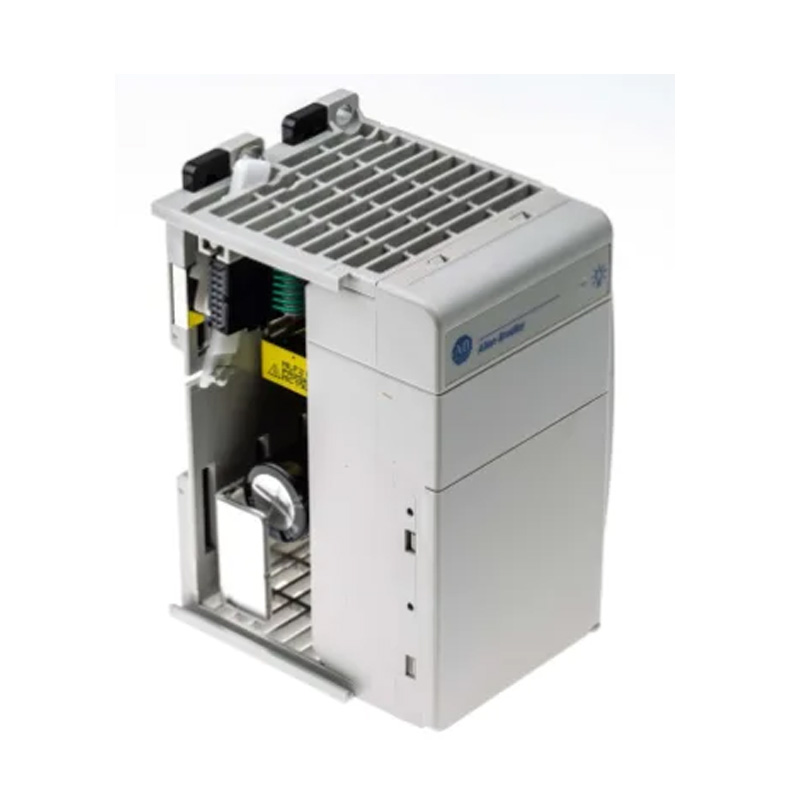

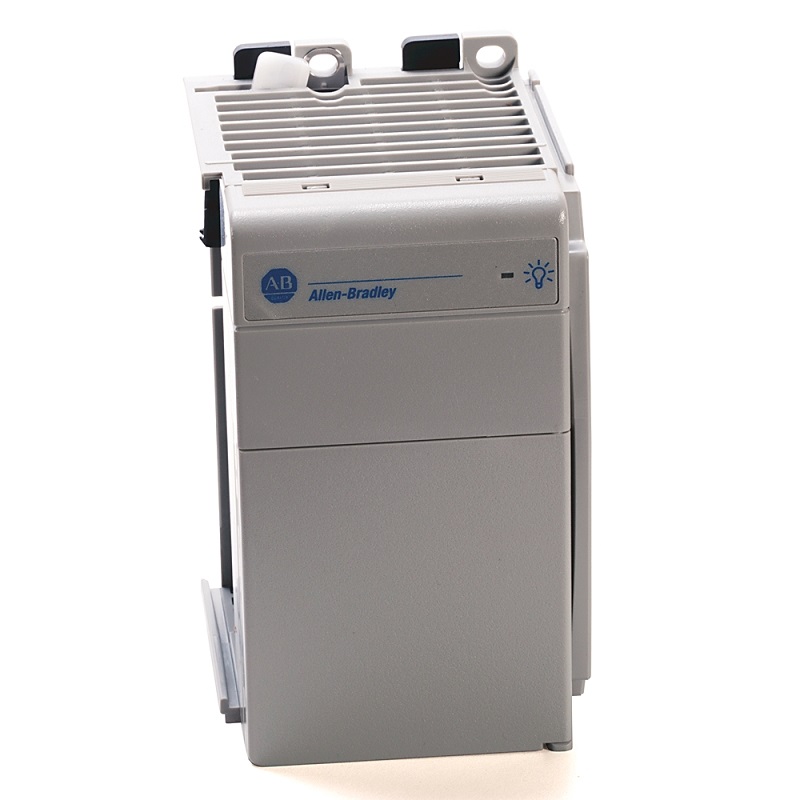

Аллен-Брэдли 1769-PA4 CompactLogix
Аллен-Брэдли 1769-PA4 — это блок питания CompactLogix 1769. Этот блок питания имеет выбираемый диапазон входного напряжения 85–265 В переменного тока или 170–265 В переменного тока. Номинальное входное напряжение составляет 120 В/220 В переменного тока. Допустимая нагрузка по току модуля составляет 4,0 А при 5,0 В и 2,8 А при 24 В постоянного тока.
Аллен-Брэдли 1769-PA4 CompactLogix
Аллен-Брэдли 1769-PA4 - это блок питания CompactLogix 1769. Этот блок питания имеет выбираемый диапазон входного напряжения 85-265 В переменного тока или 170-265 В переменного тока. Номинальное входное напряжение составляет 120 В/220 В переменного тока. Допустимая нагрузка по току модуля составляет 4,0 А при 5,0 В и 2,8 А при 24 В постоянного тока.
| Производитель | Автоматизация Rockwell / Аллен-Брэдли |
| Бренд | Аллен-Брэдли |
| Номер детали/Номер по каталогу | 1769-PA4 |
| Линия продуктов | CompactLogix |
| Тип продукта | Источник питания ввода/вывода |
| Тип модуля | Модуль питания переменного тока |
| Входная мощность | 120 Вольт переменного тока |
| Диапазон входного напряжения | 85...265 В переменного тока или 170...265 В переменного тока, выбирается переключателем |
| Номинальное расстояние подачи питания | 8; 8 модулей ввода/вывода могут быть подключены с каждой стороны источника питания, максимум 16 модулей. |
| Диапазон входных частот | 47…63 Гц |
| Габариты для транспортировки | 8 x 8 x 5 дюймов |
| Потребляемая мощность | 200 ВА при 120 В переменного тока 240 ВА при 240 В переменного тока |
| Тип корпуса | Нет (Открытый стиль) |
| Рассеиваемая мощность | 8 Вт при 60 °C (140 °F) |
| Ряд | А и Б |
| Допустимая сила тока при 5 В постоянного тока | 4,0 А |
| Гарантия | 1 год |
| Допустимая нагрузка по току при 24 В постоянного тока | 2,0 А |
| Тип провода | Медный провод, выдерживающий 90 градусов по Цельсию |
| Пусковой ток, макс. | 25 А при 132 В переменного тока |
| Размер сплошного провода | 22-14 AWG |
| Тип предохранителя | Предохранитель Литтелф 02153.15MXP; Викманн 19195-3.15А |
| Входная частота | 47-63 Герц |
| Размеры (ВxШxГ), прибл. | 118 x 70 x 87 мм (4,65 x 2,76 x 3,43 дюйма) высота, включая монтажные петли, составляет 138 мм (5,43 дюйма) |
| Размер многожильного провода | 22-16 AWG |
| Масса | 525 г (1,16 фунта) |
| СКП | 10612598276889 |
| Размер провода | 14 AWG (2,5 мм2) одножильный медный провод, рассчитанный на температуру 90 °C (194 °F) или выше, изоляция 1,2 мм (3/64 дюйма) макс. |
| Сертификаты | c-UL-us; CE; C-Tick |
