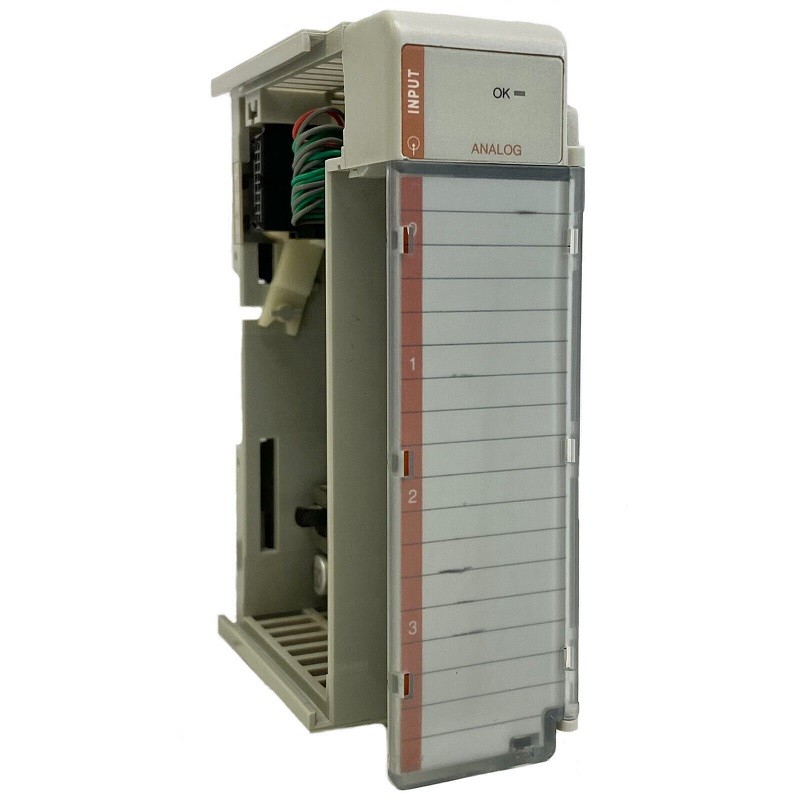

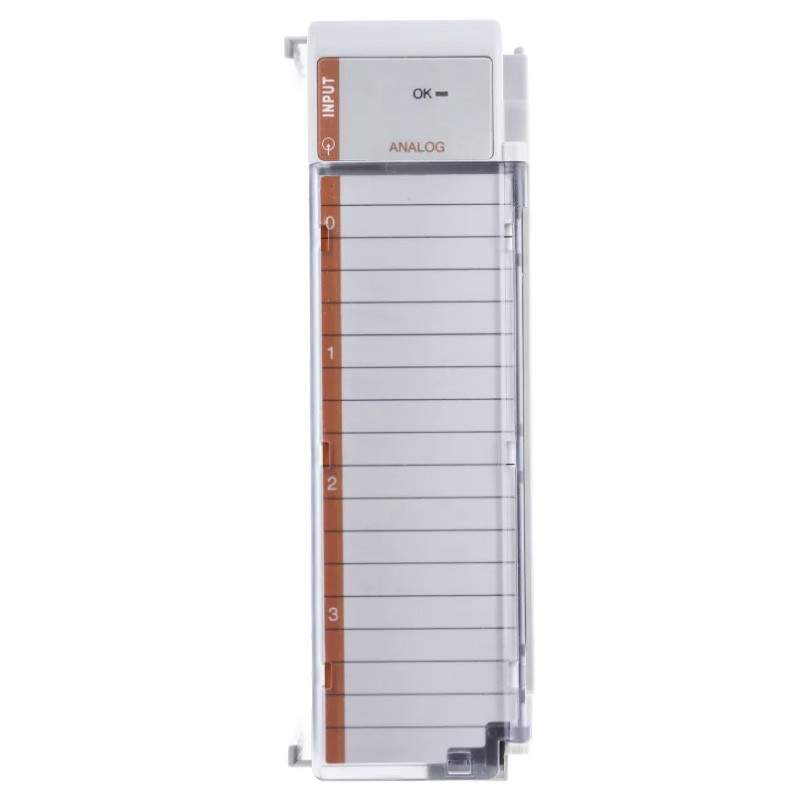

Модуль Аллен Брэдли1769-IF4 CompactLogix 4 Pt A/IC и V
Модуль Аллен Брэдли/Автоматизация Rockwell 1769-IF4 — это аналоговый модуль серии CompactLogix. Это входной модуль, для подключения которого требуются кабели Belden или эквивалентные кабели.
Модуль Аллен Брэдли1769-IF4 CompactLogix 4 Pt A/IC и V
Модуль Аллен Брэдли/Автоматизация Rockwell 1769-IF4 - это аналоговый модуль серии CompactLogix. Это входной модуль, для подключения которого требуются кабели Belden или эквивалентные кабели. Аналоговый входной модуль 1769-IF4 может поддерживать дифференциальные входы, односторонние входы датчиков и передатчиков и смешанные входы передатчиков. Этот входной модуль питается от внешнего источника питания с диапазоном напряжения от 20,4 до 26,4 .
Производитель | Rockwell Автоматизация |
Бренд | Аллен-Брэдли |
Номер детали/Номер по каталогу | 1769-IF4 |
Линия продуктов | CompactLogix |
Тип модуля | 4-канальный аналоговый входной модуль |
Тип ввода | Аналоговый вход |
Тип продукта | Модуль аналогового ввода |
Совместимые контроллеры | MicroLogix 1500; 1769 CompactLogix |
Кабель связи | 4 балла |
Количество входов | 4 дифференциальных и несимметричных входа |
Оценка расстояния подачи питания | 8 |
Диапазон входного тока | 0-21 мА |
Ряд | А и Б |
Нормальные диапазоны текущего сигнала | 0-20 мА; 4-20 мА |
Тип преобразователя | Дельта Сигма |
Полный диапазон текущего сигнала | 0-21 мА; 3,2 - 21 мА. |
Диапазон входного напряжения | 0-10,5 В постоянного тока |
Ток задней панели | 1,4 Ампер при 24 Вольтах |
Нормальные диапазоны сигнала напряжения | ±10 В постоянного тока, 0…10 В постоянного тока, 0…5 В постоянного тока, 1…5 В постоянного тока |
Потребляемая мощность | 33,6 Вт |
Полный диапазон сигнала напряжения | ±10,5 В постоянного тока, -0,5…10,5 В постоянного тока, -0,5…5,25 В постоянного тока, 0,5…5,25 В постоянного тока |
Внешний выключатель питания | 24 В постоянного тока |
Рассеиваемая мощность | 7,5 Вт |
Разрешение | 14 бит (униполярный) 14 бит плюс знак (биполярный) |
Номинальное рабочее напряжение | 30 В переменного тока; 30 В постоянного тока |
